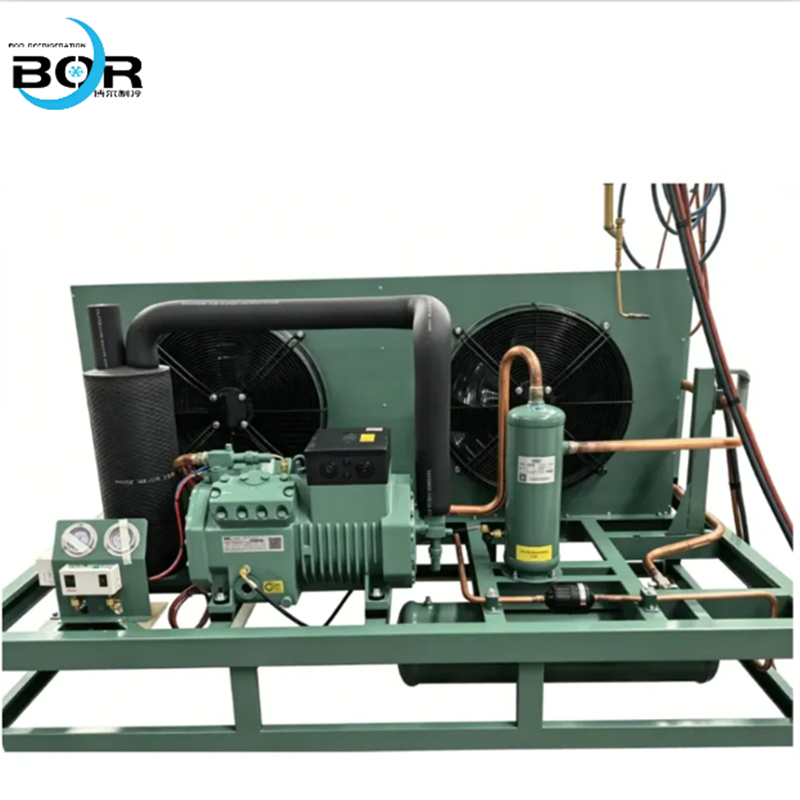

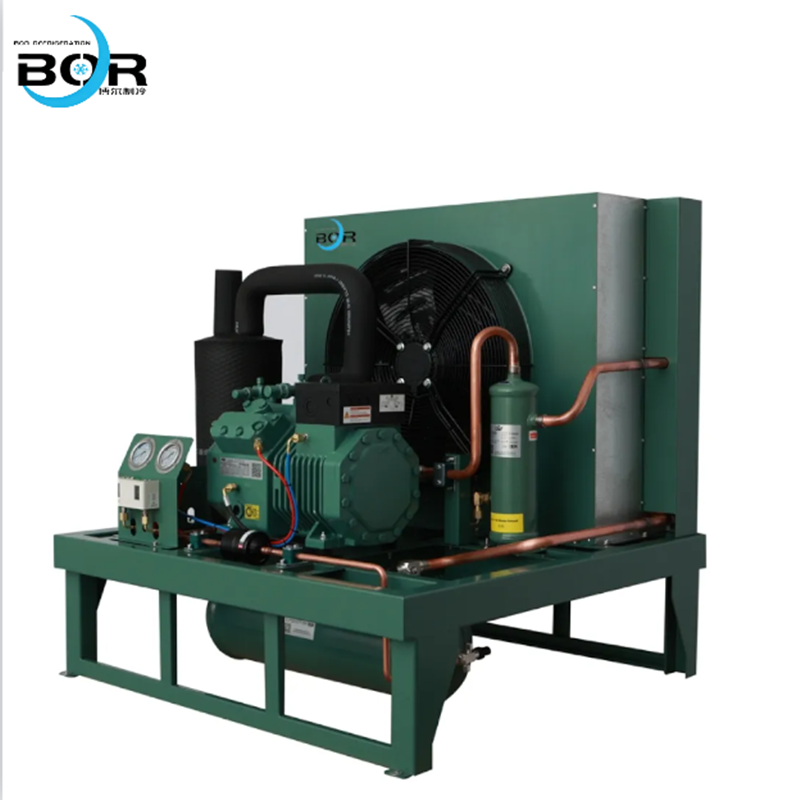

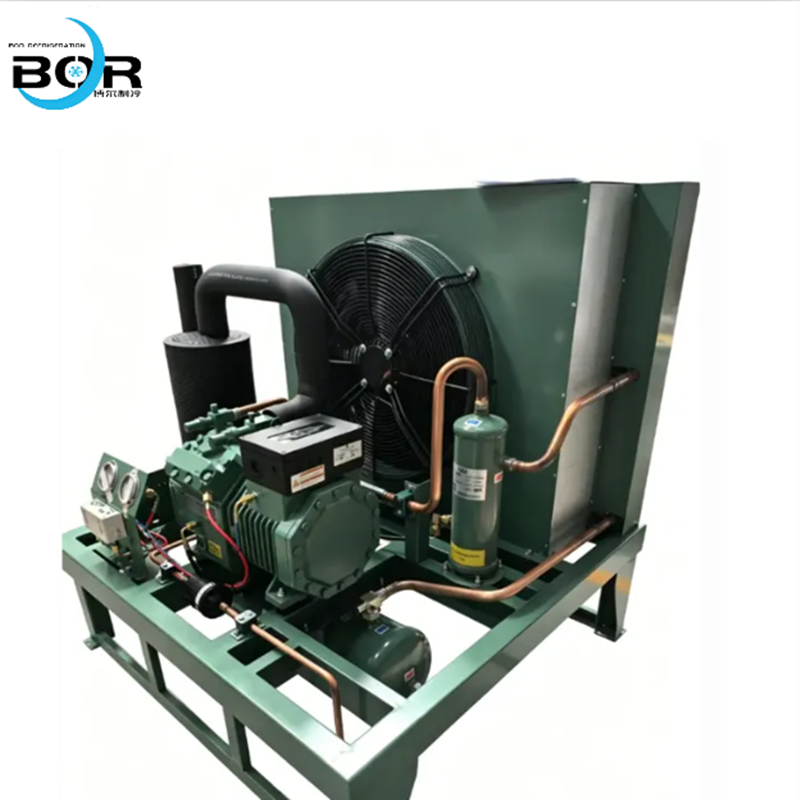

I. اسم المنتج: وحدة تكثيف من نوع المكبس

Ⅱ.نظرة عامة على المنتج

1、تم تطويره باستخدام مبادئ التصميم الأمامي، ويتميز بهيكل مدمج وتخطيط محسّن.

2、تستخدم وحدة التكثيف ضواغط Bitzer الألمانية الترددية، مما يضمن أداءً مستقرًا وتشغيلًا موثوقًا.

3、مجهزة بفاصل غاز-سائل مع مبادل حراري لخط السحب (SLHX). يستخدم بخار السحب منخفض الحرارة لتبريد خط السائل تبريدًا دونيًا، مما يمنع بفعالية تكوّن غاز الوميض قبل صمام التمدد.

4、يوجد منفذ تصريف في أسفل الفاصل لإزالة الشوائب من نظام الضغط المنخفض بسهولة. وهذا يلغي الحاجة إلى مرشح سحب، مما يمنع انخفاضات الضغط وفقدان السعة المرتبطين بذلك.

5、يتميز المكثف المبرّد بالهواء المخصص لـ R404A/R507A بأنابيب نحاسية مخددة داخليًا مقاس 7mm، وتباعد أنابيب 21x18.19mm، وتباعد زعانف 2.1mm.

6、يستخدم مخرج المكثف مجمعات وخطوط تصريف كبيرة القطر لضمان تدفق سلس لوسيط التبريد إلى خزان السائل.

7、يتم وضع خزان أفقي عالي السعة أسفل المكثف لمنع ارتداد السائل، مما يضمن أقصى مساحة فعالة لنقل الحرارة.

8、يتيح تصميم المدخل/المخرج على الجانب الأيمن تخطيط أنابيب ثلاثي الأبعاد (X-Y-Z)، مما يزيد المرونة ويقلل بفعالية الضوضاء الناتجة عن نبضات التصريف والتسربات الناجمة عن الاهتزاز الميكانيكي.

9、مجهز بوحدة تحكم في ضغط الرأس لضمان عمل ضغط التكثيف ضمن نطاق معقول في الشتاء.

Ⅲ.المواصفات الفنية لوحدة تكثيف المكبس Bitzer 9Y
