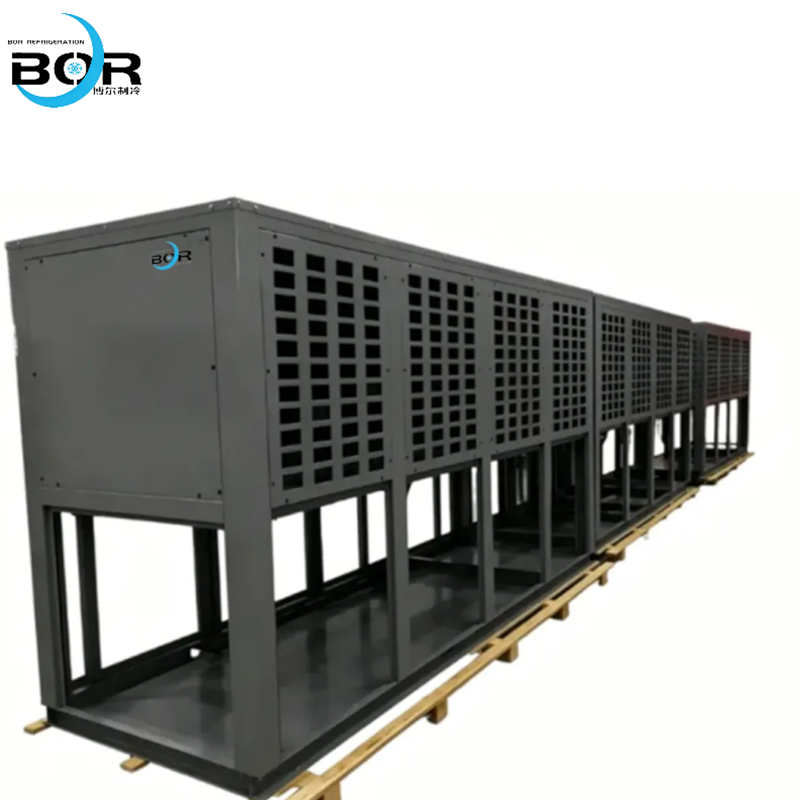

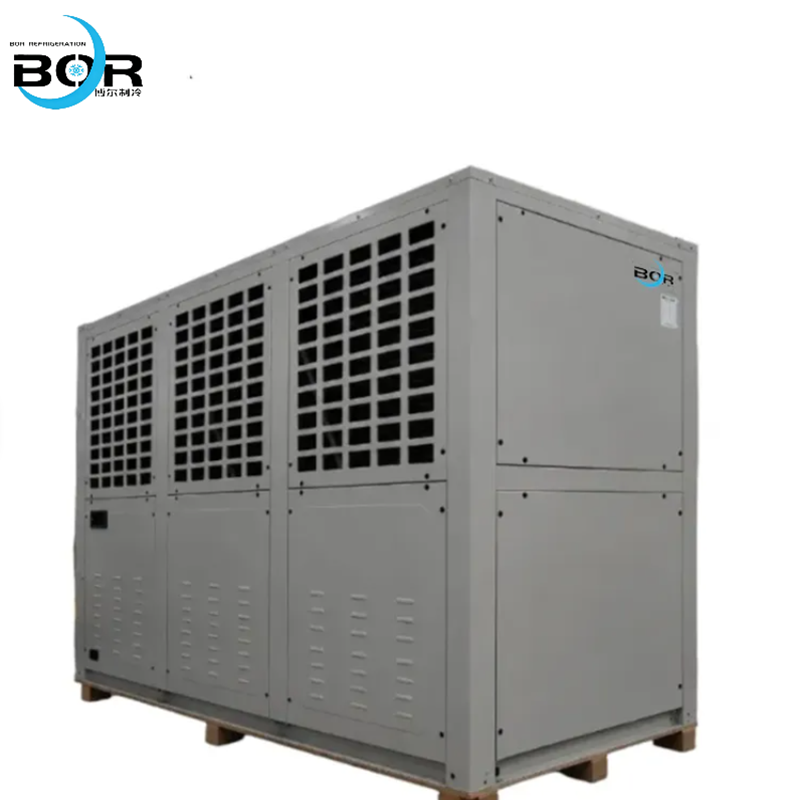

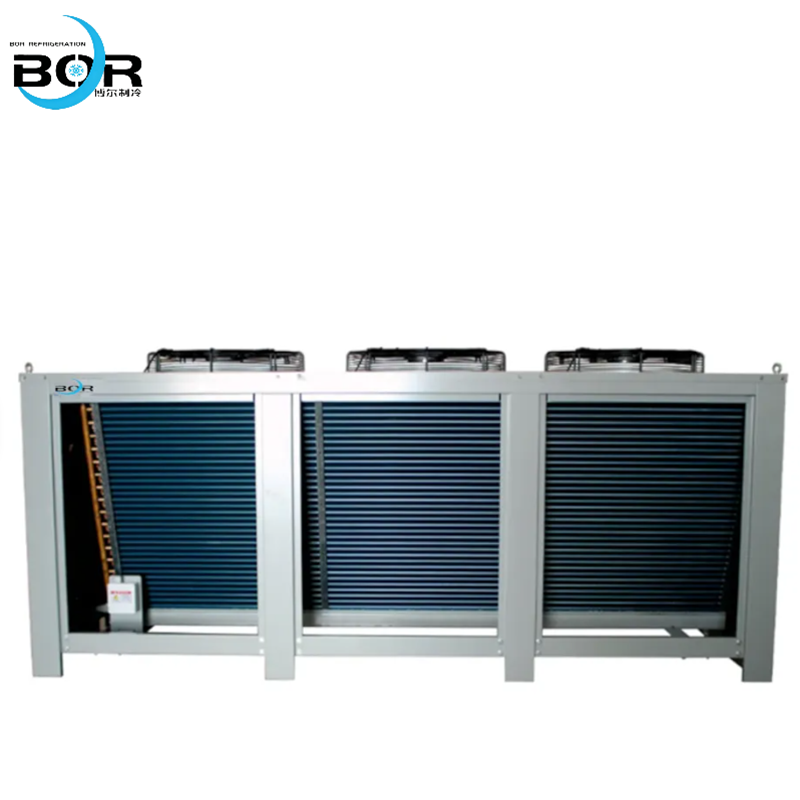

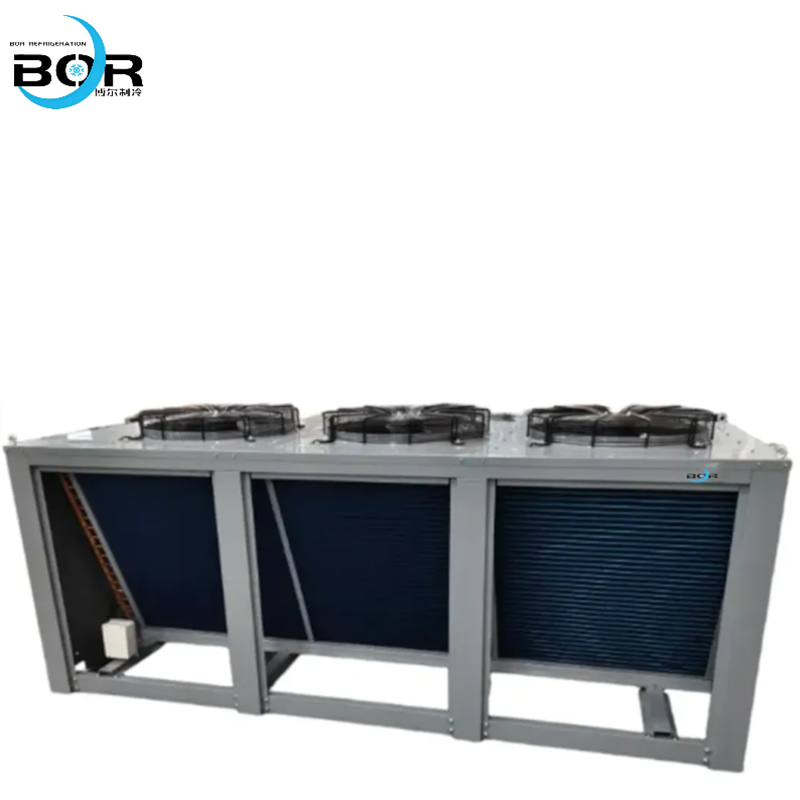

I. اسم المنتج: مكثف من نوع V

Ⅱ. ميزات المنتج

1. كفاءة فائقة في التبادل الحراري

تصميم محسّن لتدفق الهواء

يشكّل التخطيط على شكل V (عادةً بزاوية 60°-90°) مجرى هواء طبيعيًا، يوجّه تدفق الهواء للمرور عبر سطح الأنبوب ذي الزعانف بالتساوي. وهذا يتجنب مناطق ركود تدفق الهواء ويحسن تجانس التبادل الحراري مقارنةً بالتخطيطات التقليدية المسطحة أو من نوع H.

مبدأ التبادل الحراري بالتدفق المعاكس: يتدفق وسيط التبريد في الاتجاه المعاكس للهواء المحيط، مما يزيد إلى أقصى حد فرق درجة الحرارة بين وسيط التبريد والهواء. وهذا يعزز كفاءة انتقال الحرارة بشكل ملحوظ، خاصةً في البيئات ذات درجات الحرارة العالية.

معدل استخدام عالٍ للزعانف والأنابيب

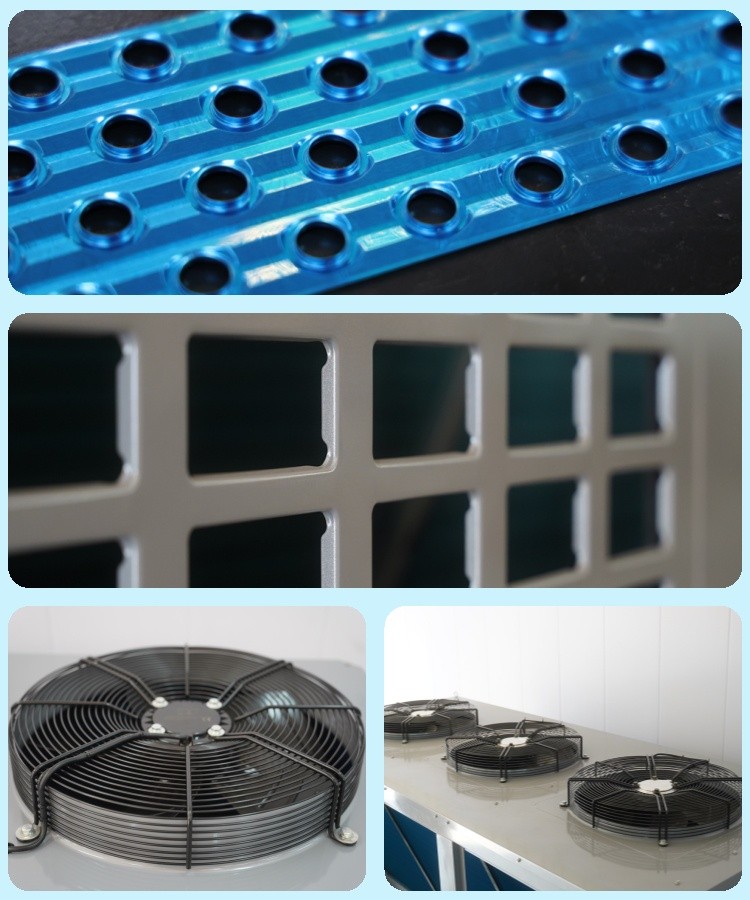

يعتمد أنابيب مزعنفة عالية الكثافة (مثل أنابيب نحاسية بقطر خارجي 7mm مع زعانف ألمنيوم محبة للماء)، مما يزيد مساحة التبادل الحراري لكل وحدة حجم. يضمن الهيكل من نوع V أن يكون كلا جانبي الزعانف على تماس كامل مع تدفق الهواء، مما يتجنب هدر أسطح التبادل الحراري.

تم تصميم الزعانف بتباعد معقول (1.8-2.5mm)، مما يوازن بين مقاومة تدفق الهواء وتأثير التبادل الحراري. وهذا يقلل فقدان الضغط على جانب الهواء مع تحسين معامل انتقال الحرارة الكلي.

2. هيكل مدمج & توفير للمساحة

تحسين استغلال المساحة

يقلل التخطيط المائل من نوع V بشكل فعال من مساحة الإشغال الأفقية. وبالمقارنة مع مكثفات من نوع H ذات السعة الحرارية نفسها، فإنه يوفر 20%-30% من مساحة التركيب الأفقية، مما يجعله مثاليًا لغرف الماكينات المدمجة، والتركيبات على الأسطح، ومعدات التبريد المتنقلة.

يمكن تعديل الارتفاع الرأسي بمرونة وفقًا لمساحة التركيب، ليتكيف مع السيناريوهات ذات الارتفاع المحدود مثل غرف الماكينات في الأقبية أو المناطق الخارجية الصغيرة.

خفيف الوزن & سهل التركيب

تصميم إطار متكامل من نوع V، مع توزيع وزن معقول. الوزن الإجمالي أخف بنسبة 15%-25% من المكثفات الأفقية التقليدية، مما يقلل تكاليف عمالة التركيب والنقل.

يسمح الهيكل المائل بالرفع والتثبيت بسهولة، ويمكن تعديل زاوية التركيب وفقًا للظروف في الموقع لضمان تدفق هواء مثالي.

3. أداء تدفق ممتاز & توافق النظام

تقليل شحنة وسيط التبريد

يضمن التخطيط من نوع V توزيعًا موحدًا لوسيط التبريد في كل حزمة أنابيب. وبالاقتران مع أنابيب نحاسية صغيرة القطر (مثل قطر خارجي 7mm)، يتم تقليل الحجم الداخلي للنظام، مما يتطلب شحنة وسيط تبريد أقل بنسبة 10%-20% مقارنةً بمكثفات من نوع H بالمواصفات نفسها. وهذا يخفض تكاليف وسيط التبريد والأثر البيئي.

انخفاض ضغط محسّن

يقلل الهيكل من نوع V مقاومة تدفق الهواء، ويوازن تصميم الأنابيب متعددة الدوائر انخفاض ضغط وسيط التبريد. ومن خلال تحسين محاكاة الموائع الاحترافية، يتم التحكم في انخفاض ضغط النظام ضمن نطاق معقول (≤0.08MPa)، مما يضمن COP عاليًا وتشغيلًا مستقرًا لنظام التبريد.

مناسب لمختلف وسائط التبريد (R22, R404A, R507A, R134a, R32, R290, إلخ.)، ومتوافق مع الضواغط اللولبية والحلزونية والمكبسية، مع تعددية استخدام قوية.

4. مقاومة قوية للتآكل & عمر خدمة طويل

اختيار مواد عالية الجودة

يعتمد أنابيب نحاسية عالية النقاء (موصلية حرارية تصل إلى 401 W/(m·K)) وزعانف ألمنيوم محبة للماء ومقاومة للتآكل. تتم معالجة الزعانف بطبقة مضادة للتآكل، تقاوم بفعالية الأكسدة ورذاذ الملح والتآكل الكيميائي، مما يطيل عمر الخدمة في البيئات القاسية (مثل المناطق الساحلية، والمصانع الكيميائية).

تم تحسين سماكة جدار الأنبوب (0.35-0.4mm)، مما يضمن قدرة كافية على تحمل الضغط (≤2.5MPa) مع تقليل المقاومة الحرارية، لتحقيق انتقال حراري فعال وموثوقية طويلة الأمد.

صيانة سهلة & إزالة الغبار

يسهّل الهيكل المفتوح من نوع V تدفق الهواء، مما يقلل تراكم الغبار على سطح الزعانف. عند الحاجة إلى التنظيف، تسمح الزعانف المائلة بسقوط الغبار بسهولة، مما يقلل تكرار الصيانة وتكاليف العمالة.

تم تصميم المكونات الرئيسية بحيث يسهل الوصول إليها، مما يجعل الفحص والصيانة اليومية بسيطة، ويضمن تشغيل المكثف بثبات لفترة طويلة.

III. المعلمات الفنية لمكثف FNV300
