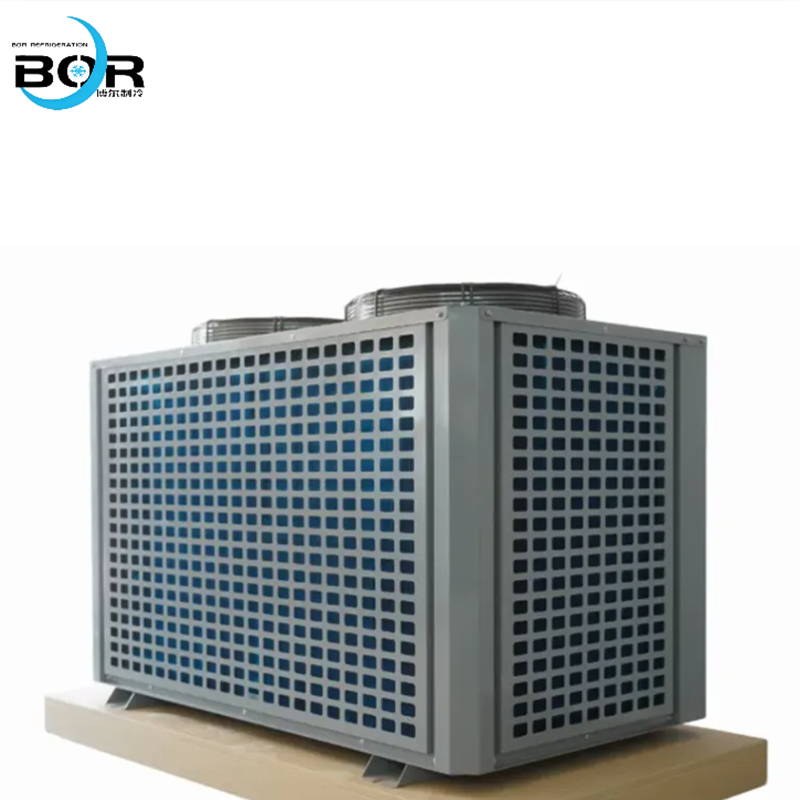

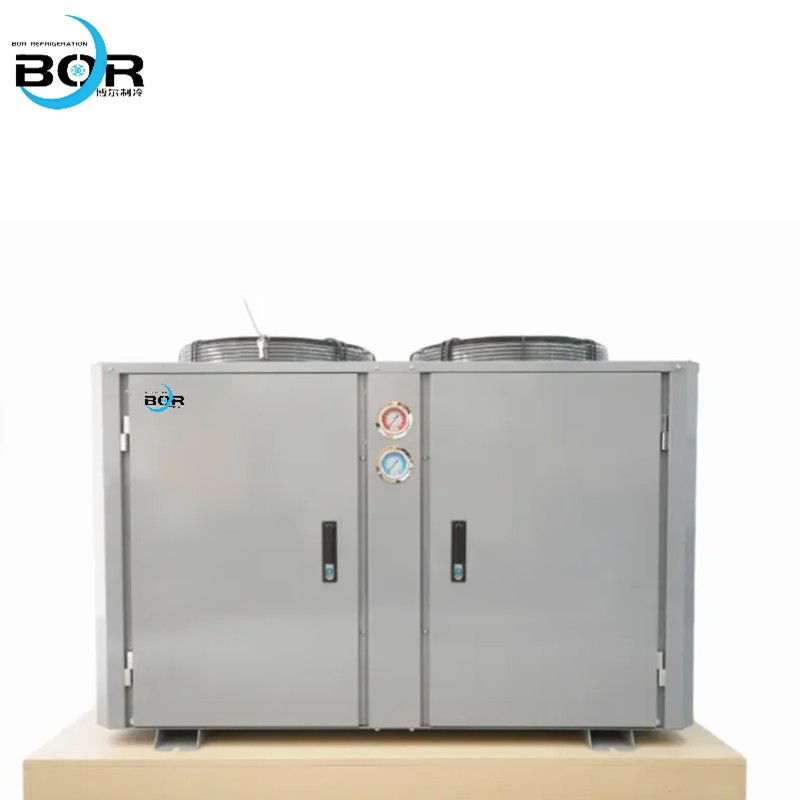

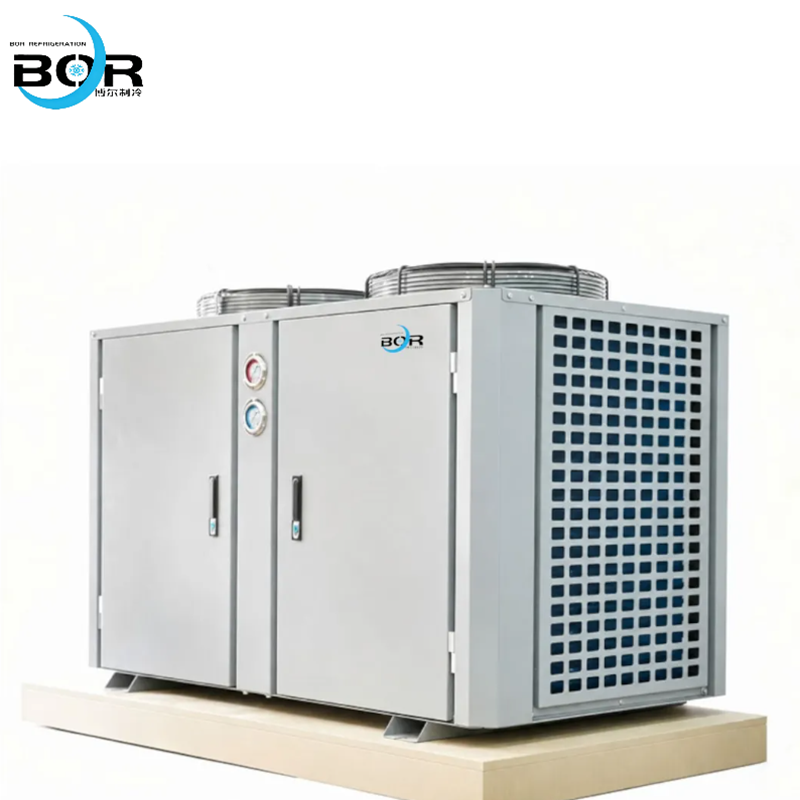

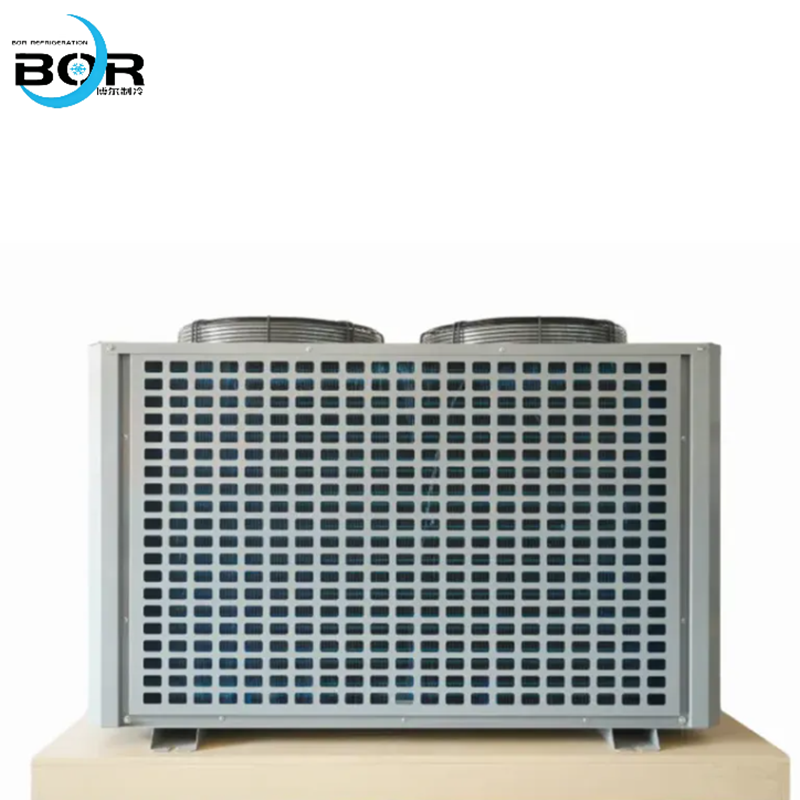

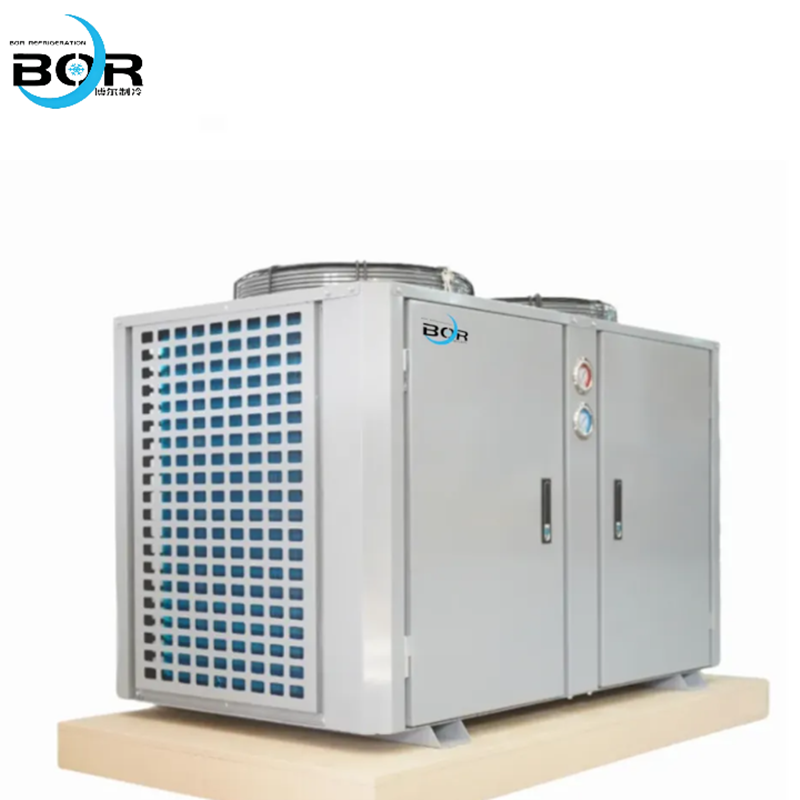

I. اسم المنتج: مكثف بمخرج هواء علوي من النوع U

Ⅱ. ميزات المنتج

1.تبادل حراري فعال مع تصميم مخرج هواء علوي

تصريف هواء علوي محسّن

تخطيط حزمة الأنابيب على شكل U مع تصميم مخرج الهواء العلوي, مما يسمح بتصريف الهواء الساخن عموديًا إلى الأعلى. يتجنب ذلك إعادة تدوير الهواء الساخن (وهي مشكلة شائعة في نماذج مخرج الهواء الجانبي) ويضمن تبديدًا سريعًا للحرارة, خاصة في المساحات الضيقة أو بيئات التركيب الكثيفة.

تم تكوين مراوح ذات ضغط ساكن عالٍ في الأعلى, والتي يمكنها التغلب بفعالية على مقاومة تدفق الهواء, وضمان توزيع موحد للهواء عبر حزمة الأنابيب الكاملة على شكل U, وإزالة مناطق ركود تدفق الهواء, وتحسين كفاءة التبادل الحراري الإجمالية بنسبة 10%-15% مقارنة بالمكثفات التقليدية ذات مخرج الهواء الجانبي.

هيكل نقل حرارة معزز

يعتمد أنابيب مزعنفة عالية الكثافة (على سبيل المثال, أنابيب نحاسية عالية النقاء بقطر خارجي 7mm مع زعانف ألمنيوم محبة للماء), مما يزيد مساحة التبادل الحراري لكل وحدة حجم إلى أقصى حد. يطيل التخطيط على شكل U مسار تدفق وسيط التبريد, مما يسمح بتبادل حراري كافٍ بين وسيط التبريد والهواء المحيط.

تم تصميم تباعد الزعانف علميًا (1.8-2.5mm), لتحقيق التوازن بين مقاومة تدفق الهواء وتأثير نقل الحرارة. يقلل تصميم مخرج الهواء العلوي من فقدان الضغط على جانب الهواء, مما يحسن أكثر معامل انتقال الحرارة بالحمل بين سطح الزعانف والهواء.

2. تخطيط مدمج & تركيب مرن

هيكل على شكل U موفر للمساحة

يقوم تصميم حزمة الأنابيب على شكل U بطي حزمة الأنابيب إلى شكل U, مما يقلل المساحة الأفقية المشغولة بنسبة 30%-40% مقارنة بالمكثفات ذات الأنابيب المستقيمة أو من النوع H بنفس السعة الحرارية. وهو مناسب بشكل خاص لغرف الماكينات الضيقة, والتركيبات على الأسطح, والمعدات ذات المساحة الأفقية المحدودة.

يلغي مخرج الهواء العلوي الحاجة إلى مساحة قناة هواء جانبية, مما يسمح بتركيب المكثف بالقرب من الجدران أو المعدات الأخرى, مع تعظيم الاستفادة من المساحة.

تركيب & رفع سهل

تصميم متكامل للمروحة العلوية والإطار على شكل U, مع توزيع متوازن للوزن. الهيكل العام خفيف الوزن (أخف بنسبة 10%-20% من المكثفات التقليدية الأفقية ذات مخرج الهواء العلوي), مما يقلل تكاليف النقل والتركيب.

يبسط تصميم مخرج الهواء العلوي التركيب والرفع—حيث يتم ترتيب نقاط الرفع بشكل مناسب على الإطار العلوي, ولا يلزم توفير مساحة إضافية لدوران الهواء الجانبي, مما يتكيف مع مختلف ظروف التركيب في الموقع.

3. أداء تدفق ممتاز & توافق واسع

شحنة وسيط تبريد أقل

يحسن التخطيط على شكل U مسار تدفق وسيط التبريد, مما يضمن توزيعًا موحدًا لوسيط التبريد في كل حزمة أنابيب. وبالاقتران مع أنابيب نحاسية صغيرة القطر (على سبيل المثال, قطر خارجي 7mm), يتم تقليل الحجم الداخلي للنظام بفعالية, مما يتطلب شحنة وسيط تبريد أقل بنسبة 15%-25% مقارنة بالمكثفات ذات الأنابيب المستقيمة ومخرج الهواء العلوي بنفس المواصفات, مما يخفض تكاليف وسيط التبريد والأثر البيئي.

هبوط ضغط مستقر & تعدد الاستخدامات

من خلال محاكاة ديناميكيات الموائع الاحترافية, تم تحسين حزمة الأنابيب على شكل U والتصميم متعدد الدوائر لتحقيق التوازن بين مقاومة تدفق وسيط التبريد وكفاءة التبادل الحراري. يتم التحكم بدقة في هبوط ضغط النظام ضمن ≤0.09MPa, مما يضمن COP عاليًا وتشغيلاً مستقرًا لنظام التبريد.

متوافق مع مختلف وسائط التبريد (R22, R404A, R507A, R134a, R32, R290, إلخ.) ومناسب للضواغط اللولبية, والحلزونية, والمكبسية, لتلبية احتياجات أنظمة التبريد المختلفة وسيناريوهات التطبيق.

4. مقاومة قوية للتآكل & صيانة منخفضة

مواد عالية الجودة مضادة للتآكل

يعتمد أنابيب نحاسية عالية النقاء (موصلية حرارية تصل إلى 401 W/(m·K)) وزعانف ألمنيوم محبة للماء مقاومة للتآكل. الزعانف مطلية بطبقة مضادة للتآكل مقاومة لدرجات الحرارة العالية, والتي تقاوم بفعالية الأكسدة, ورذاذ الملح, والتآكل الكيميائي, وتتكيف مع البيئات القاسية مثل المناطق الساحلية والورش الصناعية.

تم تحسين سماكة جدار الأنبوب (0.35-0.4mm), مما يضمن قدرة كافية على تحمل الضغط (≤2.5MPa) مع تقليل المقاومة الحرارية, وتحقيق نقل حرارة فعال وتشغيل مستقر طويل الأمد (عمر تصميمي يصل إلى 15 years).

صيانة & إزالة غبار مريحة

يسهل تصميم مخرج الهواء العلوي تصريف الغبار—حيث يتم تصريف الهواء الساخن إلى الأعلى, حاملاً معه الغبار السطحي, مما يقلل تراكم الغبار على سطح الزعانف. يسمح الهيكل المفتوح على شكل U بالوصول السهل إلى حزمة الأنابيب والمروحة للتنظيف والصيانة.

المروحة العلوية سهلة التفكيك والاستبدال, وتم تصميم المكونات الرئيسية بوصول سريع, مما يقلل تكرار الصيانة وتكاليف العمالة, ويضمن التشغيل المستقر طويل الأمد للمعدات.

III.      المعلمات الفنية للمكثف
