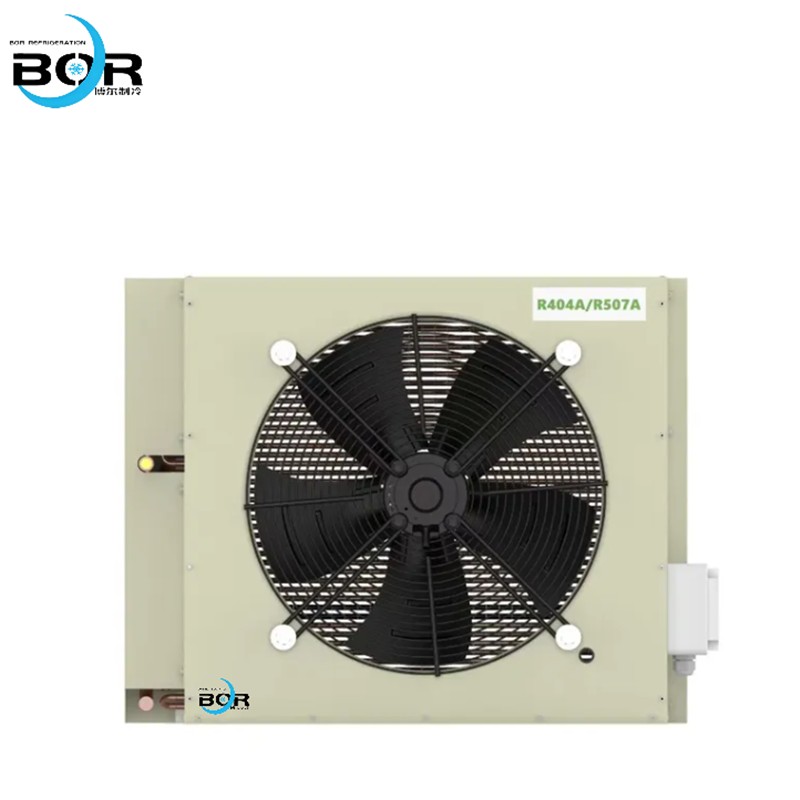

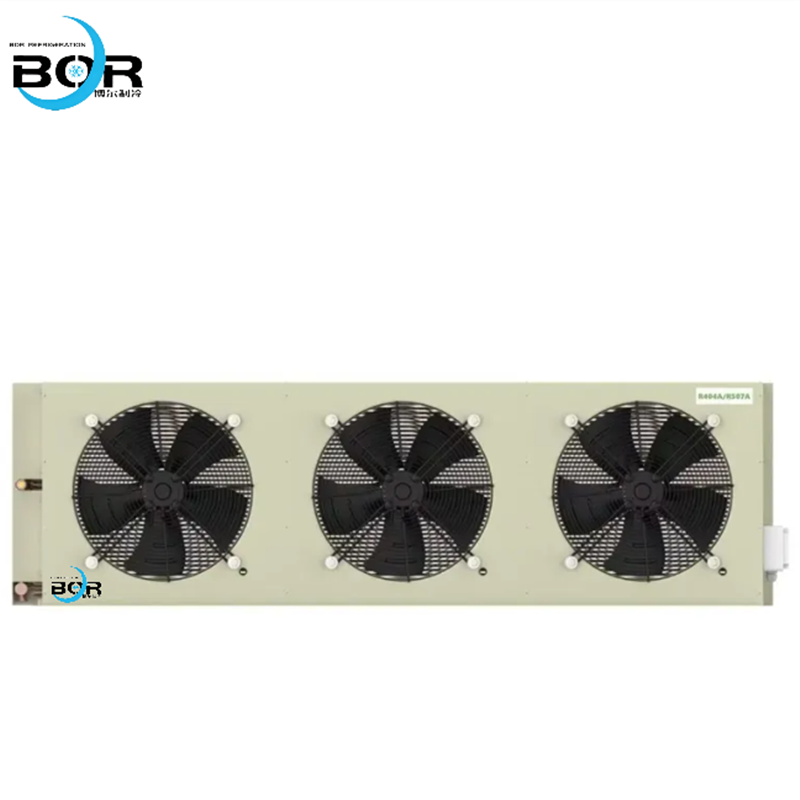

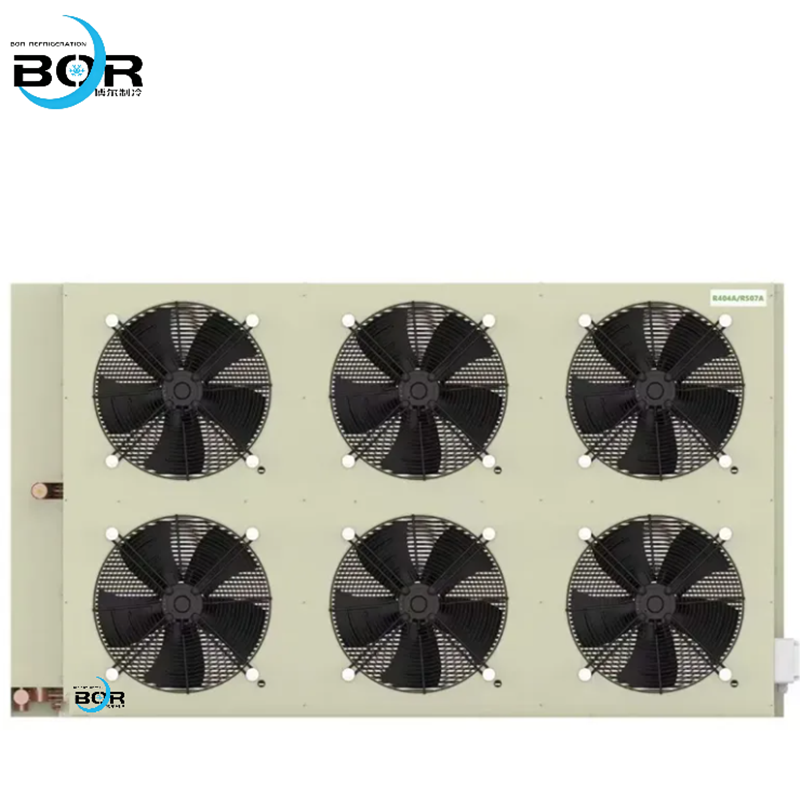

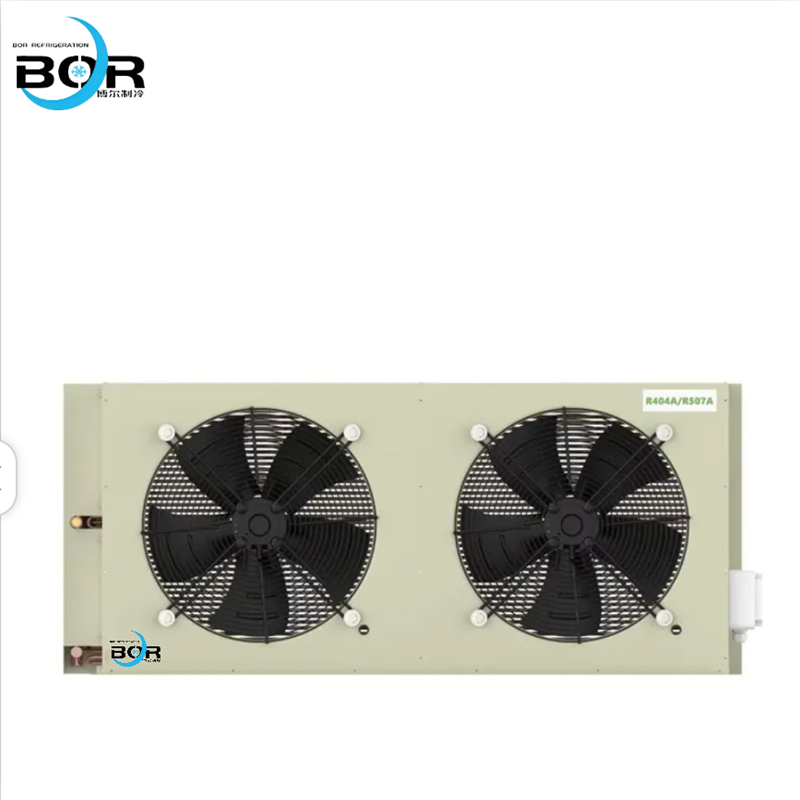

I. اسم المنتج: مكثف من النوع H

Ⅱميزات المنتج

1. أداء تبادل حراري عالي الكفاءة

· مساحة تبادل حراري أكبر لكل وحدة حجم

o أنابيب نحاسية بقطر 7mm (OD) أرق من الأحجام التقليدية (مثل, 9.52mm, 12mm), مما يسمح بكثافة أنابيب أعلى ضمن الحجم نفسه أو تقليل طول الأنابيب لنفس السعة الحرارية.

o نسبة سطح إلى حجم محسّنة: توفر الأقطار الأصغر مساحة سطح نوعية أكبر, مما يزيد مساحة انتقال الحرارة لكل وحدة طول. يعزز ذلك التوصيل الحراري بين وسيط التبريد والهواء المحيط, ويكون فعالاً بشكل خاص في المكثفات المبردة بالهواء حيث يكون معامل انتقال الحرارة على جانب الهواء منخفضًا عادةً.

o تأثير اضطراب معزز: يزيد القطر الداخلي الأصغر (حوالي 6-6.4mm) من سرعة تدفق وسيط التبريد, مما يعزز الاضطراب. يقلل ذلك المقاومة الحرارية للطبقة الحدية ويحسن معامل انتقال الحرارة بالحمل الداخلي.

· تصميم الجدار الرقيق ومزايا التوصيل الحراري

o يتمتع النحاس بموصلية حرارية عالية (حوالي 401 W/(m·K)). يسمح قطر 7mm بتكوينات ذات جدار رقيق (مثل, 0.35mm), مما يقلل المقاومة الحرارية بشكل أكبر لتحقيق انتقال أسرع للحرارة من وسيط التبريد الداخلي إلى خارج الأنبوب.

2. الاكتناز وتحسين استغلال المساحة

· تصغير النظام

o تتيح الأقطار الصغيرة تخطيطات أنابيب أكثر كثافة (مثل, هياكل متعددة الصفوف أو قنوات دقيقة) ضمن المساحات المحدودة. في مكيفات السيارات A/C, والوحدات الخارجية السكنية, ومعدات التبريد المدمجة, يوفر ذلك مساحة التركيب ويدعم التصميم خفيف الوزن.

o يسهل نصف قطر الانحناء الصغير (عادةً 2-3x القطر) التخطيطات المعقدة ويلائم المساحات غير المنتظمة (مثل, الوحدات الدائرية أو المنحنية).

· خفة الوزن وكفاءة المواد

o يزن أنبوب واحد بقطر 7mm حوالي 50%-60% من أنبوب 9.52mm. يقلل خفض الاستخدام الإجمالي للنحاس التكاليف والوزن—وهي ميزة مهمة للتطبيقات الحساسة للوزن مثل المعدات المركبة على المركبات أو المتنقلة.

3. خصائص التدفق وتوافق النظام

· تقليل شحنة وسيط التبريد

o تقلل الأحجام الداخلية الأصغر (مثل, 28.3cm³/m لقطر خارجي 7mm OD مقابل 50.3cm³/m لقطر خارجي 9.52mm OD) شحنة وسيط التبريد المطلوبة. يقلل ذلك التكاليف والأثر البيئي (خاصةً لوسائط التبريد الصديقة للبيئة مثل R32, R290) مع تسهيل بدء وإيقاف النظام بسرعة والضبط الديناميكي.

· هبوط الضغط وتحسين الدوائر

o في حين أن الأقطار الأصغر قد تزيد مقاومة التدفق, يمكن موازنة هبوط الضغط عبر تصميمات متعددة الدوائر. تتيح تقنيات المحاكاة الحديثة تحسينًا دقيقًا لطول الأنابيب والدوائر للحفاظ على COP مرتفع مع إبقاء هبوط الضغط ضمن حدود معقولة (مثل, ≤0.1MPa).

4. مقاومة التآكل والموثوقية

· يوفر النحاس مقاومة قوية للتآكل بطبيعته. سماكة جدار 0.35mm كافية للظروف القياسية (درجة حرارة التكثيف ≤60°C, الضغط ≤2.5MPa). يمكن تمديد مقاومة التآكل وعمر الخدمة بشكل أكبر من خلال طلاءات الزعانف, مثل رقائق الألومنيوم المحبة للماء.

III. المعلمات الفنية لمكثف H-401CD
