حلول غرف التبريد: الأنواع، التصميم، المعدات، التطبيقات، التكلفة والتركيب
الغرفة الباردة هي مساحة تخزين يتم التحكم في درجة حرارتها، ومصممة لحفظ المنتجات التي تتطلب ظروف تبريد محددة. من الأغذية والمشروبات إلى المستحضرات الصيدلانية والمنتجات الزراعية ومحلات السوبرماركت والمطاعم ولوجستيات سلسلة التبريد، توفر الغرف الباردة وسيلة موثوقة للحفاظ على جودة المنتجات وإطالة مدة الصلاحية والتحكم في درجات حرارة التخزين.
يتضمن اختيار الغرفة الباردة المناسبة أكثر بكثير من مجرد اختيار غرفة مبردة. يحتاج المشترون إلى مراعاة نوع الغرفة وسعة التخزين ودرجة حرارة التشغيل والعزل ونظام التبريد وتكوين المعدات ومتطلبات التركيب واستهلاك الطاقة وإجمالي الاستثمار.
يشرح هذا الدليل الجوانب الرئيسية لحلول الغرف الباردة، بدءًا من الأنواع المختلفة واعتبارات التصميم وصولًا إلى معدات التبريد وتطبيقات الصناعات والأسعار والتركيب والصيانة.
أنواع الغرف الباردة: دليل شامل لحلول التخزين البارد المختلفة
تتوفر الغرف الباردة بتكوينات مختلفة لتلبية متطلبات التخزين المتنوعة. يعتمد النوع المناسب على عوامل مثل خصائص المنتج ودرجة الحرارة المطلوبة والمساحة المتاحة وسعة التخزين وتكرار الدخول وبيئة التشغيل.
غرفة باردة قابلة للدخول
توفر الغرفة الباردة القابلة للدخول مساحة كافية للعاملين للدخول إلى المنطقة المبردة وتنظيم المنتجات أو استرجاعها. وهي مستخدمة على نطاق واسع في المطاعم ومحلات السوبرماركت وموزعي الأغذية والفنادق وشركات الأغذية الصغيرة والمتوسطة.
يمكن تخصيص الغرف الباردة القابلة للدخول وفقًا لسعة التخزين ومتطلبات درجة الحرارة وسماكة الألواح وتكوين الأبواب وسعة التبريد.
غرفة تجميد قابلة للدخول
صُممت غرفة التجميد القابلة للدخول للمنتجات التي تتطلب درجات حرارة تخزين أقل، بما في ذلك عادةً اللحوم المجمدة والمأكولات البحرية والأغذية المجمدة وغيرها من المنتجات الحساسة للحرارة.
مقارنةً بالتخزين المبرد القياسي، تتطلب غرف التجميد عزلًا أقوى وأنظمة تبريد قادرة على الحفاظ على درجات حرارة منخفضة لفترات طويلة.
غرفة باردة معيارية
يتم تجميع الغرف الباردة المعيارية من ألواح عازلة مسبقة الصنع. يجعلها هيكلها المعياري مناسبة للمشروعات التي تتطلب سرعة التركيب والمرونة وإمكانية التوسع مستقبلًا.
يمكن عمومًا تكوين الألواح وفقًا لأبعاد الغرفة المطلوبة، بينما يمكن اختيار نظام التبريد بناءً على حجم الغرفة ودرجة حرارة التشغيل.

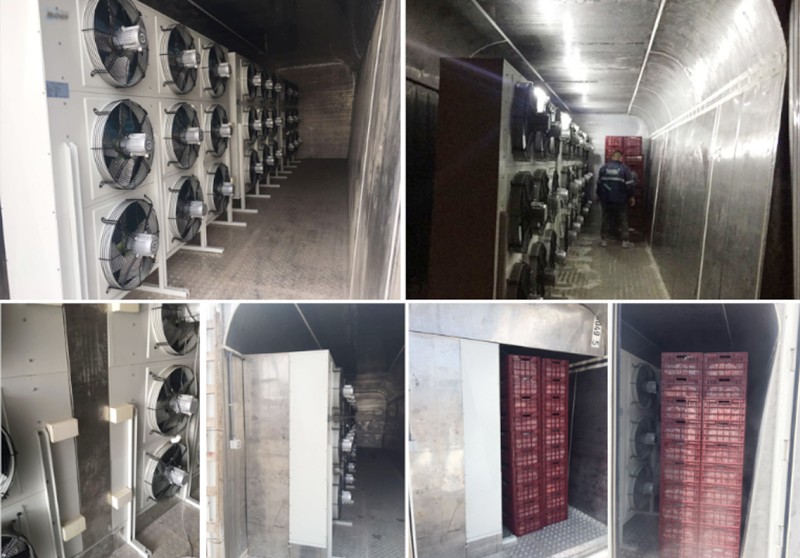

غرفة باردة داخل حاوية
تدمج الغرفة الباردة داخل حاوية معدات التخزين البارد في هيكل حاوية شحن. ويمكن أن تكون مفيدة للتخزين المؤقت والمواقع النائية والعمليات الزراعية والمرافق اللوجستية والمشروعات التي تكون فيها قابلية التنقل مهمة.
الغرف الباردة التجارية والصناعية

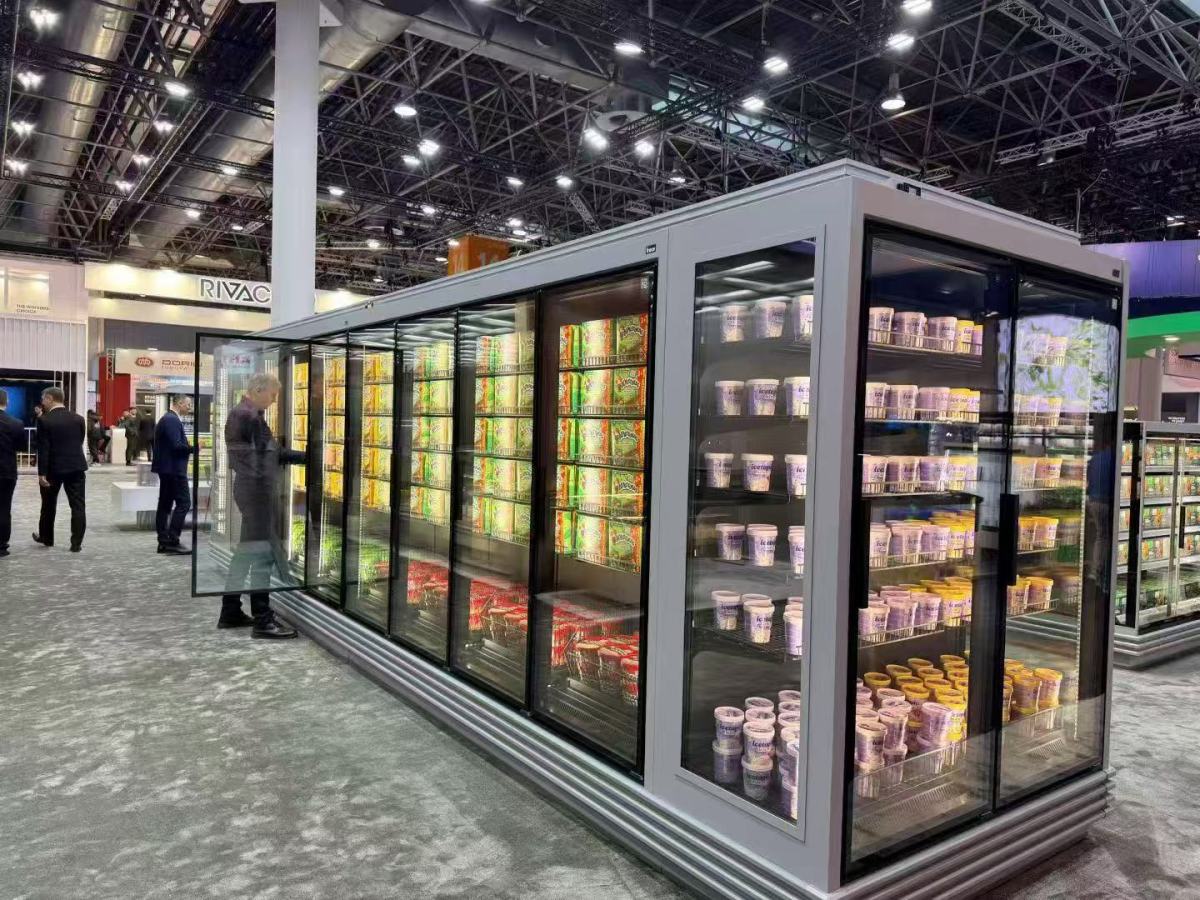

تُستخدم الغرف الباردة التجارية بشكل شائع في المطاعم ومحلات السوبرماركت والفنادق وشركات تقديم الطعام ومرافق توزيع الأغذية.
تُصمم الغرف الباردة الصناعية عمومًا لسعات تخزين أكبر وظروف تشغيل أكثر تطلبًا. وقد تتطلب أنظمة تبريد أكبر وتحكمًا أكثر تقدمًا في درجة الحرارة وعزلًا أقوى وتخطيطات تخزين مخصصة.
غرفة التجميد السريع
صُممت غرف التجميد السريع لخفض درجة حرارة المنتج بسرعة. وهي مهمة بشكل خاص لمعالجة الأغذية والتطبيقات التي يساعد فيها التجميد السريع على الحفاظ على جودة المنتج.
نظرًا لأن التجميد السريع يتطلب سعة تبريد عالية وإدارة قوية لتدفق الهواء، فإن تصميمه يختلف بدرجة كبيرة عن غرفة التخزين البارد القياسية.
لذلك، ينبغي أن يبدأ اختيار نوع الغرفة الباردة بمتطلبات المنتج والتشغيل بدلًا من المظهر المادي للغرفة.
تصميم الغرفة الباردة: دليل شامل للحجم ودرجة الحرارة والعزل والتبريد
تحتاج الغرفة الباردة المصممة بصورة صحيحة إلى الحفاظ باستمرار على درجة الحرارة المطلوبة مع تقليل استهلاك الطاقة غير الضروري.
تشمل أهم عوامل التصميم أبعاد الغرفة وسعة التخزين وخصائص المنتج ودرجة الحرارة المستهدفة والعزل وتكوين الأبواب وسعة التبريد وتكرار الاستخدام المتوقع.
حجم الغرفة الباردة وسعة التخزين
ينبغي تحديد حجم الغرفة الباردة وفقًا لكمية ونوع المنتجات المخزنة، وليس بمجرد استخدام مساحة المبنى المتاحة.
تشمل الاعتبارات المهمة:
كمية المنتجات
أبعاد المنتجات
تكوين المنصات
متطلبات الأرفف
مساحة دوران الهواء المطلوبة
مناطق التحميل والتفريغ
وصول العاملين
متطلبات التخزين المستقبلية
قد تتسبب الغرفة الصغيرة جدًا في مشكلات بالتحميل وتدفق الهواء، بينما قد تزيد الغرفة الكبيرة جدًا تكاليف الإنشاء والتشغيل دون حاجة.
درجة حرارة الغرفة الباردة
تتطلب المنتجات المختلفة درجات حرارة تخزين مختلفة. قد تتطلب المنتجات المبردة درجات حرارة أعلى من التجمد، بينما تحتاج المنتجات المجمدة إلى درجات حرارة أقل بكثير.
على سبيل المثال، قد تكون متطلبات درجة حرارة غرفة باردة للخضروات الطازجة مختلفة تمامًا عن غرفة تخزين المأكولات البحرية المجمدة أو منشأة دوائية.
لذلك، ينبغي تحديد درجة حرارة المنتج المستهدفة قبل اختيار معدات التبريد.
عزل الغرفة الباردة
العزل أحد أهم مكونات الغرفة الباردة لأنه يقلل انتقال الحرارة بين البيئة الداخلية والخارجية.
تشمل مواد عزل الغرف الباردة الشائعة ألواح البولي يوريثان (PU) والبولي إيزوسيانورات (PIR).
ينبغي اختيار سماكة الألواح وفقًا لعوامل مثل:
درجة حرارة التشغيل
المناخ المحلي
حجم الغرفة
متطلبات التبريد
أهداف كفاءة الطاقة
ميزانية المشروع
يقلل العزل الجيد اكتساب الحرارة ويساعد نظام التبريد على الحفاظ على درجات حرارة مستقرة بكفاءة أكبر.
سعة تبريد الغرفة الباردة
يجب أن يتطابق نظام التبريد بشكل صحيح مع الغرفة الباردة.
تعتمد السعة المطلوبة على عدة أحمال حرارية، بما في ذلك:
الحرارة الداخلة عبر الجدران والسقف والأرضية
الحمل الحراري للمنتج
تكرار فتح الأبواب
حرارة العاملين
الإضاءة
حرارة معدات التبريد
درجة الحرارة المحيطة
قد يؤدي تحديد سعة تبريد غير صحيحة إلى درجات حرارة غير مستقرة أو استهلاك مفرط للطاقة أو تكاليف معدات غير ضرورية.
لهذا السبب، ينبغي حساب سعة التبريد وفقًا لظروف التشغيل الفعلية بدلًا من اختيارها اعتمادًا على حجم الغرفة فقط.
معدات الغرف الباردة: دليل شامل لأنظمة ومكونات التبريد
تتكون الغرفة الباردة الكاملة من أكثر من ألواح عازلة. يعمل نظام التبريد والمكونات الداعمة معًا لإزالة الحرارة والحفاظ على درجة حرارة التخزين المطلوبة.
تشمل معدات الغرف الباردة النموذجية الضواغط ووحدات التكثيف والمبخرات والمكثفات ووحدات التحكم في التبريد ومستشعرات الحرارة والأبواب والألواح العازلة والمكونات الكهربائية.
وحدة تكثيف الغرفة الباردة
تعد وحدة التكثيف جزءًا أساسيًا من نظام التبريد. وهي تدمج عادةً الضاغط والمكثف مع مكونات التبريد الضرورية الأخرى.
تعتمد وحدة التكثيف المناسبة على:
سعة التبريد المطلوبة
مادة التبريد
درجة حرارة التبخر
درجة الحرارة المحيطة
ظروف التشغيل
حجم الغرفة الباردة
الحمل الحراري للمنتج
مبخر الغرفة الباردة
يزيل المبخر الحرارة من الغرفة الباردة. يمر الهواء عبر ملف المبخر، حيث تنتقل الحرارة إلى مادة التبريد.
يمكن اختيار تكوينات مختلفة للمبخر حسب حجم الغرفة ومتطلبات درجة الحرارة وتدفق الهواء وظروف التركيب.
مكثف مبرد بالهواء
يطرد المكثف المبرد بالهواء الحرارة من نظام التبريد إلى الهواء المحيط. ويمكن أن يتأثر أداؤه بدرجة الحرارة المحيطة وتدفق الهواء ونظافة المكثف وظروف تركيب المعدات.
عناصر التحكم في التبريد
تساعد وحدات التحكم في الحرارة والمستشعرات وأجهزة التمدد وعناصر التحكم الكهربائية والمكونات الأخرى على تنظيم نظام التبريد والحفاظ على ظروف تشغيل مستقرة.
بالنسبة للمشروعات التجارية والصناعية، يمكن أيضًا تهيئة أنظمة التحكم لتوفير الإنذارات والمراقبة والتحكم في إزالة الجليد ووظائف أخرى.
أبواب وألواح الغرف الباردة
تعد الأبواب والألواح العازلة أيضًا مكونات بالغة الأهمية.
ينبغي أن توفر أبواب الغرف الباردة إحكامًا فعالًا مع السماح بالوصول المريح إلى المنتجات. ووفقًا للتطبيق، يمكن استخدام أبواب مفصلية أو أبواب منزلقة أو أبواب تجميد متخصصة.
تشكل معدات التبريد ونظام العزل والأبواب وعناصر التحكم والمكونات الكهربائية معًا حلًا متكاملًا للغرفة الباردة.
تطبيقات الغرف الباردة: حلول للأغذية والأدوية وتجارة التجزئة والمزيد
تخدم الغرف الباردة مجموعة واسعة من الصناعات. وعلى الرغم من تشابه مبدأ التبريد الأساسي، يمكن أن تختلف متطلبات التصميم بدرجة كبيرة حسب المنتجات المخزنة.
تخزين الأغذية
يعد تخزين الأغذية من أكبر تطبيقات الغرف الباردة. قد تتطلب اللحوم والمأكولات البحرية ومنتجات الألبان والأغذية الجاهزة والمشروبات والفواكه والخضروات جميعها تخزينًا بدرجة حرارة محكومة.
ينبغي تصميم النظام وفقًا لمتطلبات درجة الحرارة والرطوبة والتحميل والتخزين الخاصة بكل منتج.
تخزين اللحوم والمأكولات البحرية
تتطلب اللحوم والمأكولات البحرية عمومًا تخزينًا موثوقًا بدرجات حرارة منخفضة للحفاظ على الجودة أثناء التوزيع والمعالجة.
قد تحتاج الغرف الباردة المستخدمة في مرافق اللحوم والمأكولات البحرية إلى دخول متكرر عبر الأبواب وسعة تبريد عالية وأسطح صحية وتدفق هواء فعال.
تخزين الفواكه والخضروات
غالبًا ما تتطلب الفواكه والخضروات درجات حرارة ومستويات رطوبة مضبوطة بعناية. يمكن أن يؤثر التبريد المفرط أو تدفق الهواء الضعيف سلبًا في جودة المنتج.
لذلك، ينبغي أن يراعي تصميم الغرفة الباردة للمنتجات الزراعية تنفس المنتج ودوران الهواء ومدة التخزين وأنماط التحميل.
تخزين المستحضرات الصيدلانية
قد تكون للمستحضرات الصيدلانية متطلبات صارمة لدرجة الحرارة. وقد تتطلب الغرف الباردة المستخدمة لتخزين المستحضرات الصيدلانية تحكمًا أدق في الحرارة ومراقبة وإنذارات وأنظمة احتياطية وإجراءات تشغيل موثقة.
محلات السوبرماركت والمطاعم والفنادق
تستخدم شركات البيع بالتجزئة والضيافة غالبًا الغرف الباردة لتخزين الأغذية يوميًا. وقد تشمل متطلباتها أبعادًا مدمجة وسهولة الوصول إلى المنتجات وفتح الأبواب المتكرر والتشغيل الفعال والصيانة البسيطة.
لوجستيات سلسلة التبريد
تتطلب مرافق لوجستيات سلسلة التبريد تخزينًا بدرجة حرارة محكومة عبر شبكات التوزيع والنقل.
قد تستخدم الغرف الباردة الكبيرة ومستودعات التوزيع مناطق حرارة متعددة وأنظمة تبريد أكبر وأنظمة مراقبة ومناطق تحميل مخصصة.
ينبغي دائمًا مراعاة التطبيق عند تصميم غرفة باردة، لأن تكوين التبريد نفسه لا يمكنه بالضرورة تلبية متطلبات كل صناعة.
سعر وتكلفة الغرفة الباردة: دليل شامل للمعدات والتركيب والاستثمار
تختلف تكلفة الغرفة الباردة بدرجة كبيرة من مشروع إلى آخر. لا يوجد سعر قياسي واحد، لأن إجمالي الاستثمار يعتمد على حجم الغرفة ونطاق درجة الحرارة والعزل ومعدات التبريد والمواد وظروف التركيب ومتطلبات التخصيص.
ما الذي يحدد سعر الغرفة الباردة؟
تشمل عوامل التكلفة الرئيسية:
حجم الغرفة الباردة – تتطلب الغرف الأكبر مزيدًا من الألواح وسعة تبريد أكبر.
درجة حرارة التشغيل – تتطلب درجات الحرارة المنخفضة عمومًا عزلًا وأنظمة تبريد أقوى.
سماكة الألواح والمواد – تؤثر مواصفات العزل المختلفة في تكلفة المواد وأداء الطاقة.
معدات التبريد – يؤثر الضاغط ووحدة التكثيف والمبخر والمكثف وعناصر التحكم في إجمالي تكلفة النظام.
باب الغرفة الباردة – يمكن أن يؤثر حجم الباب وتكوينه وعزله وطريقة تشغيله في السعر.
إنشاء الأرضية – قد تتطلب غرف التجميد أرضيات عازلة متخصصة.
التركيب – تساهم العمالة والنقل والأعمال الكهربائية والتشغيل التجريبي وظروف الموقع في تكلفة المشروع.
التخصيص – قد تزيد الأبعاد الخاصة ومناطق الحرارة وأنظمة المراقبة والمتطلبات الأخرى الاستثمار.
تكلفة الغرفة الباردة الصغيرة مقابل تكلفة الغرفة الباردة الصناعية
قد تتطلب الغرفة الباردة التجارية الصغيرة تكوين تبريد بسيطًا نسبيًا وأعمال تركيب محدودة.
يمكن أن يتضمن مشروع التخزين البارد الصناعي غرفًا متعددة وأنظمة تبريد أكبر وأرضيات عازلة وتحكمًا آليًا ومناطق تحميل وأنظمة مراقبة وتركيبًا متخصصًا.
لذلك، قد تكون مقارنة أسعار الغرف الباردة حسب حجم الغرفة فقط مضللة. وينبغي تقييم التكلفة الإجمالية بناءً على النظام الكامل ومتطلبات التشغيل المتوقعة.
كيفية خفض تكاليف تشغيل الغرفة الباردة
سعر الشراء الأولي ليس سوى جزء من الاستثمار.
ينبغي أيضًا مراعاة كفاءة الطاقة. يمكن أن يساعد العزل المناسب ومعدات التبريد ذات السعة الصحيحة وإحكام الأبواب الفعال والصيانة المنتظمة وإعدادات الحرارة المناسبة في خفض تكاليف التشغيل طويلة الأجل.
ليس النظام الأقل تكلفة بالضرورة الخيار الأكثر اقتصادية إذا كان يستهلك طاقة أكبر بكثير طوال عمره التشغيلي.
تركيب وصيانة الغرفة الباردة: دليل شامل للإعداد والعناية واستكشاف الأعطال وإصلاحها
يعد التركيب الاحترافي ضروريًا لتحقيق درجات حرارة مستقرة وتشغيل موثوق على المدى الطويل.
تتضمن عملية التركيب عمومًا تجهيز الموقع وتجميع الألواح العازلة وتركيب الأرضية والسقف وتركيب الأبواب ووضع معدات التبريد وتوصيل المكونات الكهربائية ومكونات التبريد والتشغيل التجريبي للنظام.
تركيب الغرفة الباردة
قبل بدء التركيب، ينبغي أن يؤكد المشروع ما يلي:
مساحة التركيب المتاحة
حالة الأرضية
مصدر الطاقة الكهربائية
التهوية حول معدات التبريد
متطلبات التصريف
إمكانية الوصول لتركيب المعدات
أبعاد الغرفة المطلوبة
درجة حرارة التشغيل المستهدفة
أثناء تركيب الألواح، ينبغي محاذاة الوصلات وإحكام إغلاقها بشكل صحيح لتقليل تسرب الهواء والفقد الحراري.
ينبغي بعد ذلك تركيب نظام التبريد وفقًا لمواصفات المعدات ومتطلبات المشروع.
التشغيل التجريبي للغرفة الباردة
بعد التركيب، ينبغي اختبار نظام التبريد قبل التشغيل العادي.
تشمل الفحوصات المهمة:
استقرار درجة الحرارة
تشغيل نظام التبريد
إحكام الباب
تشغيل إزالة الجليد
التصريف
عناصر التحكم الكهربائية
أداء نظام مادة التبريد
مراقبة درجة الحرارة
يساعد التشغيل التجريبي الصحيح في تحديد مشكلات التركيب قبل دخول الغرفة الباردة مرحلة التشغيل الكامل.
صيانة الغرفة الباردة
يمكن أن تحسن الصيانة المنتظمة موثوقية المعدات وتساعد في الحفاظ على كفاءة الطاقة.
تشمل مهام الصيانة الموصى بها:
تنظيف ملفات المكثف
فحص حالة المبخر
فحص أختام الأبواب
فحص مستشعرات الحرارة
فحص التوصيلات الكهربائية
فحص أنظمة التصريف
مراقبة أداء نظام مادة التبريد
التحقق من الضوضاء أو الاهتزاز غير الطبيعي
مراجعة سجلات درجة الحرارة
المشكلات الشائعة في الغرف الباردة
قد تشمل المشكلات الشائعة:
عدم قدرة الغرفة الباردة على الوصول إلى درجة الحرارة المستهدفة
تذبذب مفرط في درجة الحرارة
تكون جليد مفرط على المبخر
استهلاك مرتفع للطاقة
ارتفاع حرارة المكثف
تكاثف على الباب
تكرار دورات نظام التبريد بشكل مفرط
قد تنتج هذه المشكلات عن اختيار غير صحيح للمعدات أو عزل ضعيف أو تسرب الهواء أو عدم كفاية الصيانة أو انسداد تدفق الهواء أو أعطال نظام التبريد.
يعد تحديد السبب الجذري بدلًا من مجرد ضبط وحدة التحكم في درجة الحرارة أمرًا مهمًا للموثوقية على المدى الطويل.
كيفية اختيار حل الغرفة الباردة المناسب
ينبغي أن يتبع اختيار الغرفة الباردة عملية منظمة.
الخطوة 1: تحديد المنتجات
حدد بدقة ما سيتم تخزينه وما إذا كانت المنتجات طازجة أو مجمدة أو دوائية أو زراعية أو حساسة للحرارة بأي شكل آخر.
الخطوة 2: تحديد درجة الحرارة المطلوبة
حدد درجة حرارة التخزين المطلوبة وما إذا كانت الرطوبة أو الظروف البيئية الأخرى تحتاج إلى تحكم.
الخطوة 3: حساب سعة التخزين
قدّر كمية المنتجات ومتطلبات المنصات والأرفف وتكرار التحميل والطلب المستقبلي على التخزين.
الخطوة 4: اختيار هيكل الغرفة الباردة
اختر بين غرفة باردة معيارية أو قابلة للدخول أو داخل حاوية أو تجارية أو صناعية أو متخصصة وفقًا للمشروع.
الخطوة 5: اختيار العزل
اختر مادة الألواح وسماكتها المناسبتين بناءً على درجة الحرارة والمناخ وحجم الغرفة ومتطلبات كفاءة الطاقة.
الخطوة 6: حساب سعة التبريد
ينبغي اختيار نظام التبريد بعد مراعاة أبعاد الغرفة وحمل المنتج ودرجة الحرارة المحيطة وتكرار فتح الأبواب والأحمال الحرارية الأخرى.
الخطوة 7: مراعاة التركيب والصيانة
ينبغي أن يراعي المشروع أيضًا مساحة التركيب والمتطلبات الكهربائية والتصريف والوصول إلى المعدات والصيانة ودعم ما بعد البيع.
الخطوة 8: مقارنة إجمالي الاستثمار
بدلًا من مقارنة أسعار المعدات وحدها، قيّم تكلفة المشروع الكاملة مع استهلاك الطاقة المتوقع ومتطلبات الصيانة وعمر الخدمة وموثوقية التشغيل.
حلول الغرف الباردة لمتطلبات المشروعات المختلفة
يجمع مشروع الغرفة الباردة الناجح بين الهيكل المناسب والعزل ومعدات التبريد وعناصر التحكم وطريقة التركيب.
بالنسبة لمطعم صغير، قد تكون الأولوية للتصميم المدمج وسهولة الوصول. وبالنسبة لمحل سوبرماركت، قد يكون فتح الأبواب المتكرر والتحميل اليومي أكثر أهمية. وبالنسبة لمنشأة دوائية، قد تكون المراقبة الدقيقة للحرارة والموثوقية أمرين حاسمين. وبالنسبة لمستودع تخزين بارد صناعي، قد تصبح السعة وكفاءة الطاقة وأداء التبريد وقابلية توسع النظام الاعتبارات الرئيسية.
لهذا السبب، ينبغي تصميم الغرفة الباردة حسب التطبيق الفعلي بدلًا من اختيارها كحزمة قياسية.
ينبغي أن يراعي حل الغرفة الباردة الكامل دورة حياة النظام بأكملها، بدءًا من التصميم الأولي واختيار المعدات وصولًا إلى التركيب والتشغيل التجريبي والتشغيل اليومي والصيانة والتوسع المستقبلي.
الخلاصة
تعد الغرف الباردة جزءًا أساسيًا من التخزين الحديث المتحكم في درجة حرارته وأنظمة سلسلة التبريد. يتطلب اختيار الحل المناسب تقييمًا شاملًا لأنواع الغرف الباردة ومتطلبات التصميم ومعدات التبريد وظروف التطبيق وتكلفة المشروع والتركيب والصيانة.
سواء تضمن المشروع مبردًا تجاريًا صغيرًا قابلًا للدخول، أو غرفة تجميد، أو منشأة لمعالجة الأغذية، أو نظام تخزين بارد دوائي، أو مستودعًا باردًا صناعيًا كبيرًا، فإن النهج الأكثر فعالية هو البدء بمتطلبات المنتج والتشغيل ثم بناء حل التبريد حولها.
من خلال المواءمة الدقيقة بين حجم الغرفة ودرجة الحرارة والعزل وسعة التبريد وتكوين المعدات وظروف التركيب، يمكن للشركات تحقيق تحكم موثوق في درجة الحرارة مع تحسين حماية المنتجات وإدارة تكاليف التشغيل طويلة الأجل.
