تصميم غرفة التبريد: دليل شامل للحجم ودرجة الحرارة والعزل والتبريد

تحتاج غرفة التبريد المصممة جيدًا إلى الحفاظ على درجة الحرارة المطلوبة مع توفير سعة تخزين كافية، وتبريد فعال، وعزل موثوق، وسهولة الوصول إلى المنتجات. يجب أن يستند التصميم إلى المنتجات المخزنة، وحجم التخزين، ودرجة حرارة التشغيل، والمساحة المتاحة، والاستخدام المتوقع.

لا يقتصر تصميم غرفة التبريد على اختيار حجم الغرفة ووحدة التبريد فحسب. إذ تعمل عوامل الحجم ودرجة الحرارة وسماكة الألواح والعزل وقدرة التبريد وتكوين المعدات والتخطيط الداخلي معًا لتحديد أداء النظام.

يشرح هذا الدليل العوامل الرئيسية التي ينبغي مراعاتها عند تصميم غرفة تبريد.

دليل تصميم غرف التبريد: الحجم ودرجة الحرارة والعزل والمعدات

يتضمن تصميم غرفة التبريد المتكامل عادةً الهيكل المعزول، ونظام التبريد، والأبواب، والأرضية، وأدوات التحكم الكهربائية، والتخطيط الداخلي للتخزين.

قبل اختيار المعدات، ينبغي للمشترين تحديد عدة متطلبات أساسية:

• المنتجات المراد تخزينها

• درجة حرارة التخزين المطلوبة

• سعة التخزين

• أبعاد الغرفة

• معدل التحميل والتفريغ

• درجة الحرارة المحيطة

• متطلبات العزل

• قدرة التبريد

• مساحة التركيب المتاحة

ترتبط هذه العوامل ارتباطًا وثيقًا. فعلى سبيل المثال، يتطلب حجم التخزين الأكبر عادةً قدرة تبريد أعلى، بينما قد تتطلب درجة حرارة التشغيل المنخفضة عزلًا أكثر سماكة ومعدات تبريد مختلفة.

لذلك يبدأ التصميم الناجح من التطبيق الفعلي وصولًا إلى التكوين التقني المناسب.

كيفية حساب حجم غرفة التبريد وسعة التخزين

يجب أن يستند حجم غرفة التبريد إلى كمية ونوع المنتجات التي تحتاج إلى التخزين، بدلًا من مجرد استخدام أقصى مساحة متاحة.

تشمل الاعتبارات المهمة ما يلي:

• حجم المنتجات

• أبعاد المنصات

• متطلبات الأرفف

• ارتفاع تكديس المنتجات

• الممرات المطلوبة

• وصول العاملين

• مناطق التحميل والتفريغ

• النمو المستقبلي للتخزين

ينبغي أن تراعي سعة التخزين أيضًا المساحة اللازمة لدوران الهواء. إذ يمكن أن يؤدي ملء الغرفة بشكل مفرط إلى تقييد تدفق الهواء وزيادة صعوبة محافظة نظام التبريد على درجة حرارة مستقرة.

يمكن لحجم الغرفة المحسوب بشكل صحيح أن يوازن بين سعة التخزين وتكلفة الإنشاء ومتطلبات التبريد وكفاءة التشغيل.

كيفية اختيار سماكة ألواح غرفة التبريد

توفر ألواح غرفة التبريد عزلًا حراريًا بين الجزء الداخلي المبرد والبيئة المحيطة.

تعتمد سماكة الألواح المناسبة بشكل رئيسي على درجة حرارة التشغيل والظروف المحيطة وحجم الغرفة ومادة العزل ومتطلبات كفاءة الطاقة.

قد تتطلب غرف التبريد الموجب مواصفات ألواح مختلفة عن غرف التجميد، لأن فرق درجة الحرارة بين الداخل والخارج يكون أقل.

بالنسبة إلى تطبيقات درجات الحرارة المنخفضة، يكون العزل الأكثر سماكة أكثر أهمية عمومًا، لأن انتقال الحرارة عبر غلاف المبنى قد يكون أكبر.

تكتسب وصلات الألواح وتوصيلاتها أهمية مماثلة. حتى العزل عالي الأداء قد يفقد فعاليته إذا وُجدت فجوات أو إحكام غير جيد بين الألواح.

كيفية اختيار قدرة التبريد المناسبة لغرفة التبريد

يجب أن تتوافق قدرة التبريد مع الحمل الحراري الفعلي لغرفة التبريد.

يمكن أن يأتي حمل التبريد من عدة مصادر:

• الحرارة الداخلة عبر الجدران والسقف والأرضية

• الحرارة الناتجة عن المنتجات الداخلة إلى الغرفة

• فتح الأبواب وتسرب الهواء

• الأفراد داخل الغرفة

• الإضاءة

• المراوح والمكونات الكهربائية

• درجة الحرارة المحيطة

يمكن أن يكون الحمل الحراري للمنتجات مهمًا بشكل خاص عند إدخال منتجات دافئة إلى الغرفة.

لذلك، قد يؤدي اختيار وحدة تبريد بناءً على حجم الغرفة فقط إلى نظام ذي حجم غير مناسب. ينبغي أن تراعي الحسابات الصحيحة ظروف التشغيل الكاملة والوقت المطلوب لخفض درجة الحرارة.

قد يواجه النظام الأصغر من اللازم صعوبة في الوصول إلى درجة الحرارة المستهدفة، بينما قد يزيد النظام الأكبر من اللازم من تكاليف المعدات والتشغيل.

دليل درجات حرارة غرف التبريد: التبريد الموجب والتجميد والتجميد العميق

تُعد درجة الحرارة أحد أهم العوامل في تصميم غرف التبريد، لأن المنتجات المختلفة تتطلب ظروف تخزين مختلفة.

غرفة تبريد موجب

تُستخدم غرف التبريد الموجب عمومًا للمنتجات التي يجب أن تبقى مبردة دون تجميد. وتشمل التطبيقات الشائعة الأغذية الطازجة ومنتجات الألبان والمشروبات والفواكه والخضروات.

يجب تحديد درجة الحرارة الدقيقة وفقًا لمتطلبات المنتج.

غرفة تجميد

تعمل غرف التجميد تحت نقطة التجمد، وتُستخدم عادةً للحوم المجمدة والمأكولات البحرية والأغذية المجمدة وغيرها من المنتجات المجمدة.

تتطلب درجات حرارة التشغيل المنخفضة عزلًا مناسبًا وقدرة تبريد وإحكام الأبواب والتحكم في إزالة الجليد.

غرفة تجميد عميق

تتطلب تطبيقات التجميد العميق درجات حرارة أقل، ولذلك تفرض متطلبات أعلى على العزل ومعدات التبريد.

يجب دائمًا تحديد درجة الحرارة المستهدفة بناءً على المنتج ومتطلبات التخزين، بدلًا من اختيار نطاق درجة حرارة لمجرد أنه شائع الاستخدام.

عزل غرف التبريد: مقارنة بين ألواح PU وPIR

يساعد العزل على تقليل انتقال الحرارة وخفض حمل التبريد في غرفة التبريد.

يُعد PU وPIR من مواد العزل الشائعة المستخدمة في ألواح غرف التبريد.

ألواح PU

توفر ألواح البولي يوريثان عزلًا حراريًا جيدًا، وتُستخدم على نطاق واسع في تطبيقات التخزين البارد التجارية والصناعية.

يمكن استخدامها في غرف التبريد الموجب وغرف التجميد والعديد من البيئات الأخرى ذات التحكم في درجة الحرارة.

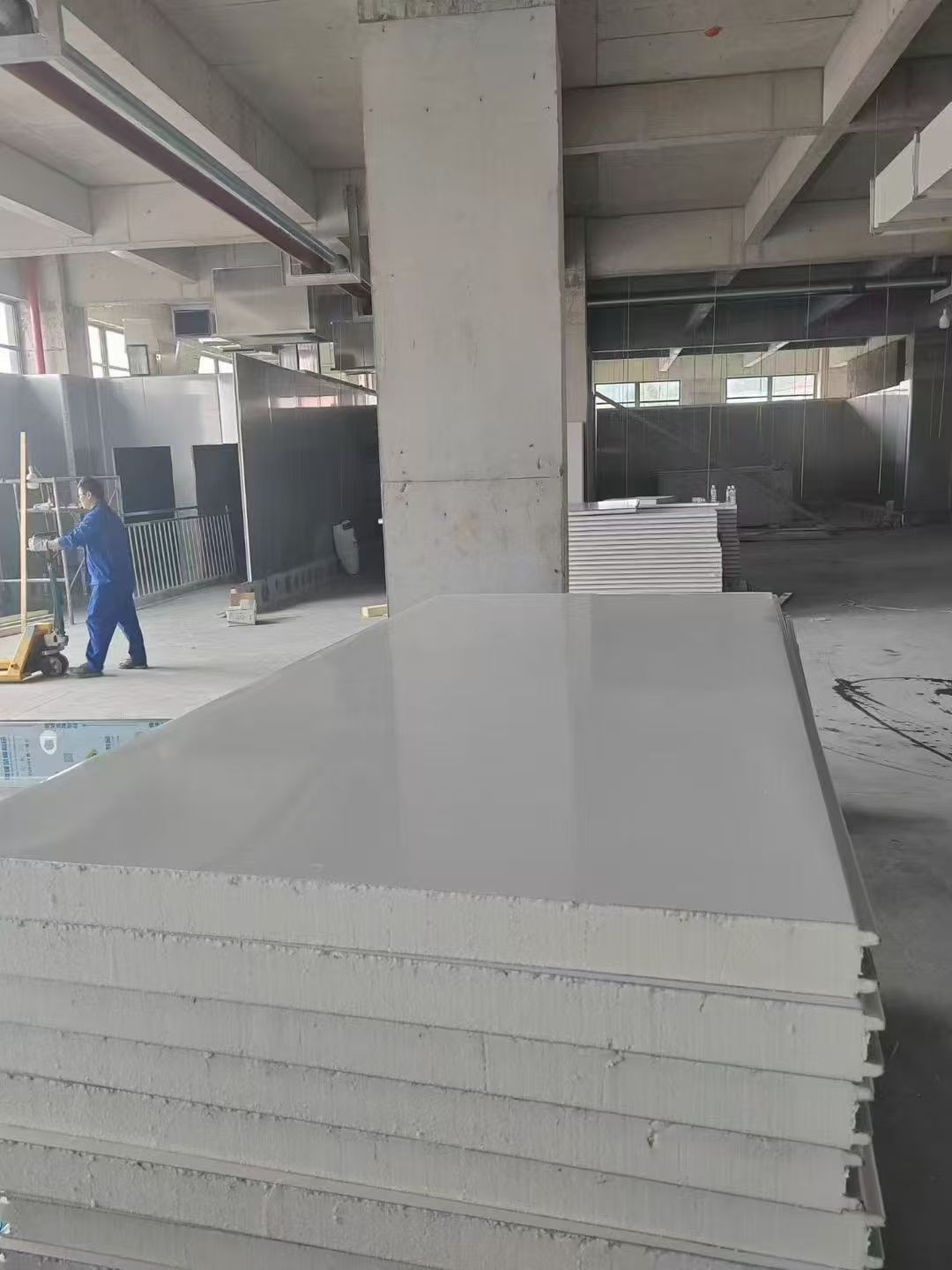

ألواح PIR

يمكن لألواح البولي إيزوسيانورات توفير أداء عزل حراري قوي، وقد يتم اختيارها عندما تركز المشاريع بدرجة أكبر على الكفاءة الحرارية أو أداء الحريق.

PU مقابل PIR

يعتمد الاختيار الصحيح على المشروع المحدد، بدلًا من اعتبار إحدى المادتين أفضل بشكل عام في جميع الحالات.

ينبغي للمشترين مقارنة ما يلي:

• أداء العزل الحراري

• درجة حرارة التشغيل المطلوبة

• متطلبات أداء الحريق

• سماكة الألواح

• معايير المشروع

• ظروف التركيب

• الميزانية

ينبغي النظر إلى مادة الألواح وسماكتها معًا لتحقيق أداء العزل المطلوب.

تصميم تخطيط غرفة التبريد: كيفية تخطيط مساحة التخزين بكفاءة

يؤثر تخطيط غرفة التبريد في كل من سعة التخزين وكفاءة التشغيل اليومية.

ينبغي أن يوفر التخطيط الجيد مساحة كافية لتخزين المنتجات وتدفق الهواء والعاملين وعمليات التحميل.

ترتيب التخزين

ينبغي تنظيم المنتجات وفقًا لنوعها ومعدل دورانها ومتطلبات درجة الحرارة وتكرار مناولتها.

يمكن وضع المنتجات التي يُحتاج إليها بشكل متكرر بالقرب من المدخل لتقليل الحركة غير الضرورية وفتح الأبواب.

مساحة تدفق الهواء

يلزم وجود خلوص كافٍ حول المنتجات لضمان دوران الهواء بشكل صحيح.

يمكن أن يؤدي حجب المبخر أو تكديس المنتجات بالقرب الشديد من الجدران إلى تقليل تدفق الهواء وخلق درجات حرارة غير متجانسة.

التحميل والتفريغ

ينبغي أن تسمح منطقة المدخل بنقل المنتجات بكفاءة دون التسبب في ازدحام غير ضروري.

بالنسبة إلى المنشآت الأكبر، قد يحتاج التخطيط أيضًا إلى مراعاة أرصفة التحميل ومناطق التجهيز والرافعات الشوكية والمنصات ومناطق درجات الحرارة المنفصلة.

التوسع المستقبلي

عند تخطيط غرفة تبريد صناعية أو تجارية، من المفيد مراعاة النمو المستقبلي للتخزين. يمكن للتخطيط المرن أن يسهل إضافة سعة تخزين أو إنشاء مناطق إضافية يتم التحكم في درجة حرارتها لاحقًا.

كيف تعمل عوامل التصميم المختلفة معًا

لا ينبغي النظر إلى عوامل تصميم غرفة التبريد بصورة منفصلة.

فعلى سبيل المثال، يمكن أن تؤدي زيادة حجم الغرفة إلى زيادة متطلبات الإنشاء والتبريد معًا. ويمكن أن يؤدي خفض درجة حرارة التشغيل إلى زيادة متطلبات العزل والتبريد. كما يمكن أن تؤدي زيادة معدل فتح الأبواب إلى زيادة تسرب الحرارة والتأثير في قدرة التبريد المطلوبة.

يمكن تلخيص العلاقة الرئيسية في التصميم كما يلي:

متطلبات المنتج → درجة الحرارة → سعة التخزين → حجم الغرفة → العزل → قدرة التبريد → التخطيط → المعدات

يساعد اتباع هذا التسلسل على ضمان اختيار كل جزء من غرفة التبريد وفقًا للتطبيق الفعلي.

أخطاء شائعة في تصميم غرف التبريد

يمكن أن تقلل عدة أخطاء في التصميم من أداء غرفة التبريد.

اختيار حجم الغرفة دون حساب متطلبات التخزين

قد تزيد الغرفة الكبيرة أكثر من اللازم من الاستثمار واستهلاك الطاقة، بينما قد تحد الغرفة الصغيرة أكثر من اللازم من سعة التخزين وتدفق الهواء.

اختيار معدات التبريد بناءً على حجم الغرفة فقط

يُعد حجم الغرفة مهمًا، لكنه لا يمثل حمل التبريد الكامل. يجب أيضًا مراعاة حمل المنتجات ودرجة الحرارة المحيطة وفتح الأبواب ومصادر الحرارة الأخرى.

استخدام عزل غير كافٍ

يزيد العزل الضعيف من انتقال الحرارة ويجبر نظام التبريد على العمل بجهد أكبر.

تجاهل استخدام الأبواب

يمكن أن يؤدي فتح الأبواب المتكرر إلى إدخال كميات كبيرة من الهواء الدافئ إلى الغرفة. لذلك ينبغي مراعاة تكوين الأبواب ومعدل تشغيلها أثناء التصميم.

التحميل الزائد لمنطقة التخزين

يمكن أن يؤدي تكديس المنتجات بالقرب الشديد من بعضها إلى تقييد تدفق الهواء وإحداث فروق في درجات الحرارة داخل الغرفة.

تصميم غرف التبريد للتطبيقات المختلفة

تختلف متطلبات تصميم غرف التبريد وفقًا للصناعة.

تخزين الأغذية قد يتطلب مناطق درجات حرارة مختلفة للحوم والمأكولات البحرية ومنتجات الألبان والفواكه والخضروات.

المطاعم والفنادق غالبًا ما تعطي الأولوية للتخطيطات المدمجة وسهولة الوصول والتشغيل اليومي الموثوق.

محلات السوبرماركت قد تحتاج إلى عدة مناطق تخزين بارد ووصول متكرر إلى المنتجات.

المنشآت الدوائية قد تتطلب تحكمًا دقيقًا في درجة الحرارة ومراقبة وإنذارات وإجراءات موثوقية إضافية.

منشآت التخزين البارد الصناعية تتطلب عمومًا سعة أكبر وأداء تبريد أعلى وتدفق هواء محسّنًا ومناولة فعالة للمنتجات.

لذلك، ينبغي أن يبدأ التصميم دائمًا من التطبيق الفعلي بدلًا من استخدام تكوين قياسي لكل مشروع.

قائمة التحقق لتصميم غرفة التبريد

قبل اعتماد تصميم غرفة التبريد، ينبغي للمشترين التأكد من:

الخلاصة

يتطلب التصميم الفعال لغرفة التبريد أن تعمل المكونات المختلفة للنظام معًا. يحدد حجم الغرفة سعة التخزين، وتؤثر درجة الحرارة في متطلبات العزل والتبريد، وتؤثر سماكة الألواح في الأداء الحراري، ويؤثر التخطيط في تدفق الهواء والعمليات اليومية.

ينبغي أن تبدأ عملية التصميم بالمنتجات ومتطلبات التخزين، ثم اختيار درجة الحرارة، وحساب السعة، واختيار العزل، وحساب حمل التبريد، وتكوين المعدات، وتخطيط المساحة الداخلية.

ومن خلال النظر إلى هذه العوامل كنظام متكامل واحد، يمكن للشركات إنشاء غرفة تبريد توفر تحكمًا مستقرًا في درجة الحرارة وتخزينًا فعالًا وأداء تبريد موثوقًا وكفاءة تشغيل أفضل على المدى الطويل.
