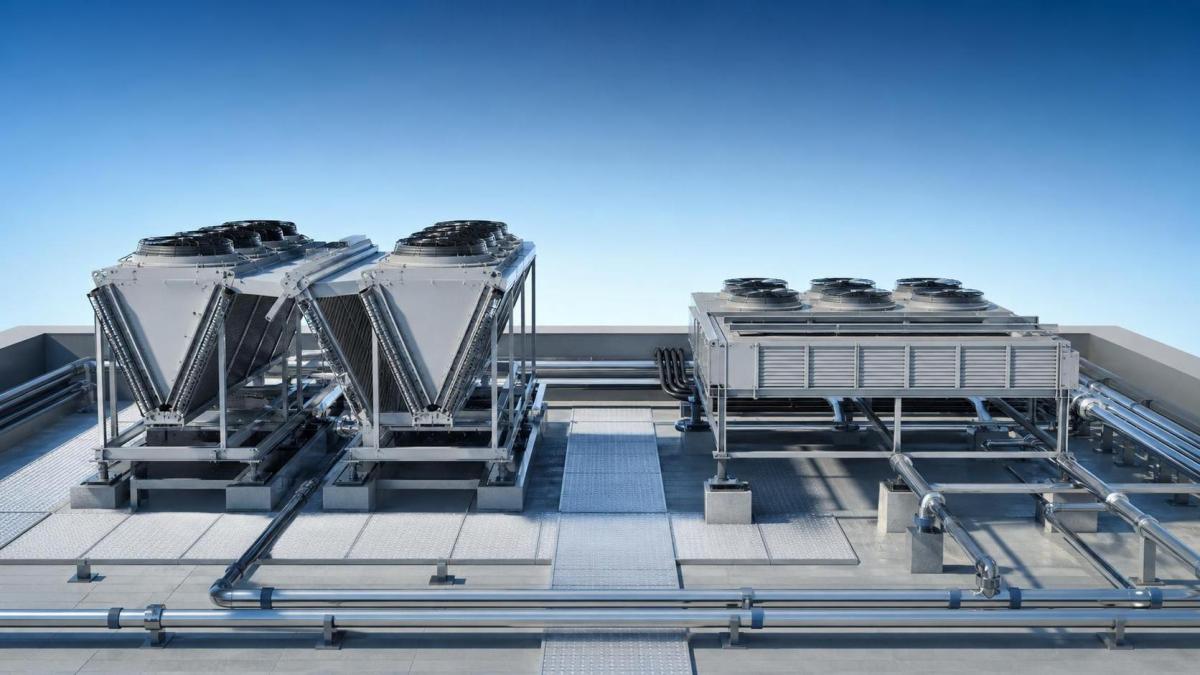

مكثف من النوع V مقابل المكثف المسطح: أيهما يناسب المساحات المحدودة على السطح؟

ابدأ بالقيد الحقيقي، وليس بمخطط السطح

عندما تكون مساحة السطح محدودة، غالبًا ما يتم إدراج المكثف من النوع V ضمن الخيارات بسرعة، لأن بصمته تبدو أصغر على الورق. وغالبًا ما يكون هذا التصرف صحيحًا، لكنه أيضًا النقطة التي تخطئ عندها العديد من المشاريع. فالمكثف ليس مجرد مستطيل على المخطط. إذ يحتاج إلى مدخل هواء واضح، وتصريف هواء نظيف، وإمكانية وصول لأعمال الصيانة، ودعم إنشائي، ومساحة كافية للحفاظ على استقرار الأداء في فصل الصيف. وإذا قارنت أبعاد المخطط فقط، فقد ينتهي بك الأمر إلى اختيار الوحدة التي تناسب السطح لكنها تضر بأداء النظام.

بالنسبة إلى مديري المشاريع وقادة الهندسة، فإن السؤال العملي هو:هل تعاني من نقص في البصمة، أم من نقص في الارتفاع، أم من نقص في مساحة الصيانة، أم من نقص في الأمور الثلاثة معًا؟ فالمكثف من النوع V والمكثف المسطح يحلان مشكلات مختلفة، حتى عندما يمكن تركيبهما تقنيًا.

ما الذي يجب التحقق منه قبل مقارنة خيارات المكثف من النوع V والمكثف المسطح

• مساحة السطح المتاحة بعد خصم الممرات، والحواجز، وحوامل الكابلات، ومسارات الأنابيب.
• قيود الارتفاع الناتجة عن الحواجز، أو الهياكل القريبة، أو متطلبات التخطيط.
• سعة طرد الحرارة المطلوبة عند درجة حرارة الجو التصميمية الفعلية، وليس عند نقطة اسمية في الكتالوج.
• إمكانية الوصول لأعمال الصيانة الخاصة بمحركات المراوح، وتنظيف الملفات، والفحوصات الكهربائية، والرفع الآمن.
• مسار تدفق الهواء، ولا سيما إمكانية إعادة تدوير هواء الطرد الساخن.
• توزيع حمل السطح، وما إذا كانت الأحمال النقطية ستسبب مشكلة إنشائية.
• حدود الضوضاء عند حدود العقار أو بالقرب من المساحات المشغولة أسفل الوحدة.

عادةً ما تؤدي هذه المراجعة الأولية إلى تضييق نطاق الإجابة بشكل أسرع من عقد اجتماع طويل لمراجعة المواصفات.

متى يتفوق المكثف من النوع V عادةً

يكون المكثف من النوع V عادةً الخيار الأفضل عندما تكون مساحة السطح محدودة، مع توفر خلوص رأسي كافٍ. وبما أن أسطح الملفات مرتبة على شكل V، يمكنك الحصول على مساحة تبادل حراري كبيرة نسبيًا من دون توزيع الوحدة على عرض كبير من السطح. وهذا أمر مهم في مشاريع تحديث مخازن التبريد، والمباني متعددة الاستخدامات، والمواقع التي يكون فيها السطح مزدحمًا بالفعل بالمجاري، أو فتحات التهوية، أو تجهيزات الطاقة الشمسية.

كما يساعد ذلك عندما يلزم إبقاء مسارات الأنابيب مدمجة. فقد يؤدي تجميع المعدات بشكل أكثر إحكامًا إلى تبسيط التوجيه وتقليل الإحساس بأن السطح تحول إلى ساحة ميكانيكية. وبالنسبة إلى أنظمة التبريد الأكبر حجمًا، يمكن أن يمثل ذلك ميزة مهمة في التنسيق.

يتمثل الخطأ الشائع في افتراض أن صغر البصمة يعني سهولة التركيب. ففي الواقع، قد تصبح الوحدة من النوع V أصعب في المناولة إذا كانت عملية الرفع بالرافعة غير ملائمة، أو كان جانب الصيانة محاصرًا، أو كان حاجز السطح يحجب هواء الطرد. وإذا كان الارتفاع المتاح محدودًا، فقد تختفي ميزة توفير المساحة بمجرد مراعاة الخلوصات المطلوبة.

متى يكون المكثف المسطح هو الخيار الأفضل

تكون المكثفات المسطحة أكثر ملاءمة عندما يكون الارتفاع هو القيد الأكبر، أو عندما يكون مظهر السطح مهمًا، أو عندما تحتاج فرق الصيانة إلى وصول مباشر وسهل من الأعلى والجانب. كما يسهل فهمها في مراجعات المخططات، لأن نمط تدفق الهواء يكون عادةً أبسط، كما أن شكل الوحدة يكون أقل ارتفاعًا. وفي بعض الأسطح، يكون انخفاض الارتفاع هو الفارق بين الحصول على موافقة سلسة والاضطرار إلى إعادة التصميم.

وقد تكون أيضًا الخيار الأكثر أمانًا إذا كنت تعلم أن تنظيف الملفات سيكون متكررًا. فالغبار، والشحوم، وزغب الأشجار، أو الملوثات الصناعية تغير متطلبات الصيانة بسرعة. وقد يتحول المخطط الذي يبدو مدمجًا في اليوم الأول إلى خيار مكلف عندما لا يستطيع الفنيون الوصول بسهولة إلى أسطح الملفات بعد ستة أشهر.

أما المقابل الواضح فهو أن الوحدات المسطحة تحتاج عادةً إلى مساحة سطح أكبر لأداء المهمة نفسها. وإذا كان موقعك محدود المساحة فعلًا، فقد ينهي ذلك النقاش فورًا.

جدول قرار سريع لاجتماعات إعداد القائمة المختصرة

لا تحكم على الأداء من الشكل وحده

هنا تصبح أعمال الاختيار أكثر جدية. فالشكل يؤثر في تدفق الهواء والتخطيط، لكنه لا يحدد الكفاءة أو الموثوقية تلقائيًا. ولا يزال يتعين عليك مقارنة مساحة الملف، وترتيب المراوح، ودرجة حرارة الجو التصميمية، وتباعد الزعانف، ومواصفات المحرك، وطريقة تفاعل المكثف مع وحدة التكثيف.

في المشاريع التي تستخدم إعدادًا مركزيًا للتبريد، يجب أن يدعم اختيار المكثف استراتيجية التحكم ونمط تشغيل المنظومة. فعلى سبيل المثال، قد يؤدي النظام المدمج القائم على وحدة تكثيف متوازية إلى تقليل تشتت المعدات وتبسيط تدرج السعة، ولا سيما عندما يكون التشغيل عند الأحمال الجزئية مهمًا. والطراز المدرج ZFI180KQE-TRD-523*4 محدد عند -45℃/35℃ مع قدرة تبريد تبلغ 99.04KW ومعامل أداء COP يبلغ 1.22، كما يمكن للتهيئات المتوازية أن تساعد أيضًا في التكر redundancy، والصيانة أثناء التشغيل، وكفاءة استخدام المساحة. وهذا لا يعني أنه يفضل تلقائيًا تخطيطًا من النوع V، لكنه يعني أن المكثف يجب أن تتم مراجعته باعتباره جزءًا من حزمة المنظومة بأكملها، وليس عنصرًا منفصلًا على السطح.

الفحوصات التي تمنع إعادة العمل المؤلمة لاحقًا

مسار الهواء: افحص الجدران القريبة، والحواجز، والهياكل الواقعة في المستويات الأعلى. فإذا أمكن للهواء الساخن أن يرتد إلى الملف، فسترتفع درجة حرارة التكثيف، ولن يبدو «ملاءمة» الوحدة للسطح خيارًا ذكيًا بعد ذلك.

حيز الصيانة: حدد مكان وقوف الفني، واتجاه فتح اللوحات، وطريقة تنظيف الملفات. إذ تتم الموافقة على العديد من اختيارات وحدات الأسطح من قِبل أشخاص لن يقوموا بصيانتها أبدًا.

الحمل الإنشائي: الوزن الإجمالي مهم، لكن طريقة توزيعه مهمة أيضًا. فقد توزع الوحدة التي توفر المساحة الحمل بشكل أكثر تركيزًا.

مسار الضوضاء: يمكن لضوضاء المراوح أن تنعكس عن الحواجز والهياكل المجاورة. فالمعدات الأعلى ليست دائمًا أكثر ضوضاء، لكنها قد تتصرف بشكل مختلف في البيئة المبنية.

التوسعة المستقبلية: إذا كان من المحتمل أن يزداد حمل التبريد، فاترك مسارًا لإضافة قدرة تكثيف أو لتنفيذ توسعة معيارية على جانب المنظومة. وتزداد أهمية ذلك عندما يكون جانب التبريد مصممًا حول ترتيبات متوازية تضم 2-8 ضواغط أو حول التكرار المرحلي.

ما الذي يؤدي عادةً إلى القرار الصحيح

اختر مكثفًا من النوع V عندما تكون مساحة السطح هي القيد الحاسم، ويكون الخلوص الرأسي مقبولًا، ويمكن الحفاظ على تدفق هواء نظيف وإمكانية وصول عملية لأعمال الصيانة. واختر مكثفًا مسطحًا عندما يكون الارتفاع، أو سهولة الصيانة، أو قيود الموافقة، أهم من توفير مساحة المخطط.

إذا كان فريق المشروع منقسمًا، فنفذ تمرينًا عمليًا واحدًا: حدد على مخطط السطح منطقة التركيب الفعلية، ومنطقة الصيانة، والمنطقة الممنوع البناء فيها. ثم قارن نوعي المكثفات باستخدام حمل النظام الفعلي، وليس باستخدام قيمة سعة عامة. وعادةً ما يحسم ذلك النقاش بسرعة أكبر من الجدال حول الشكل. ففي مشاريع التبريد ذات المساحات المحدودة، نادرًا ما تكون الإجابة الأفضل هي الوحدة التي تناسب الرسم فقط، بل الوحدة التي تواصل الأداء، ويمكن صيانتها، ولا تتسبب في تكاليف تشغيل يمكن تجنبها بعد التسليم.
