ما ظروف تدفق الهواء التي تجعل المكثف من النوع V أكثر كفاءة؟

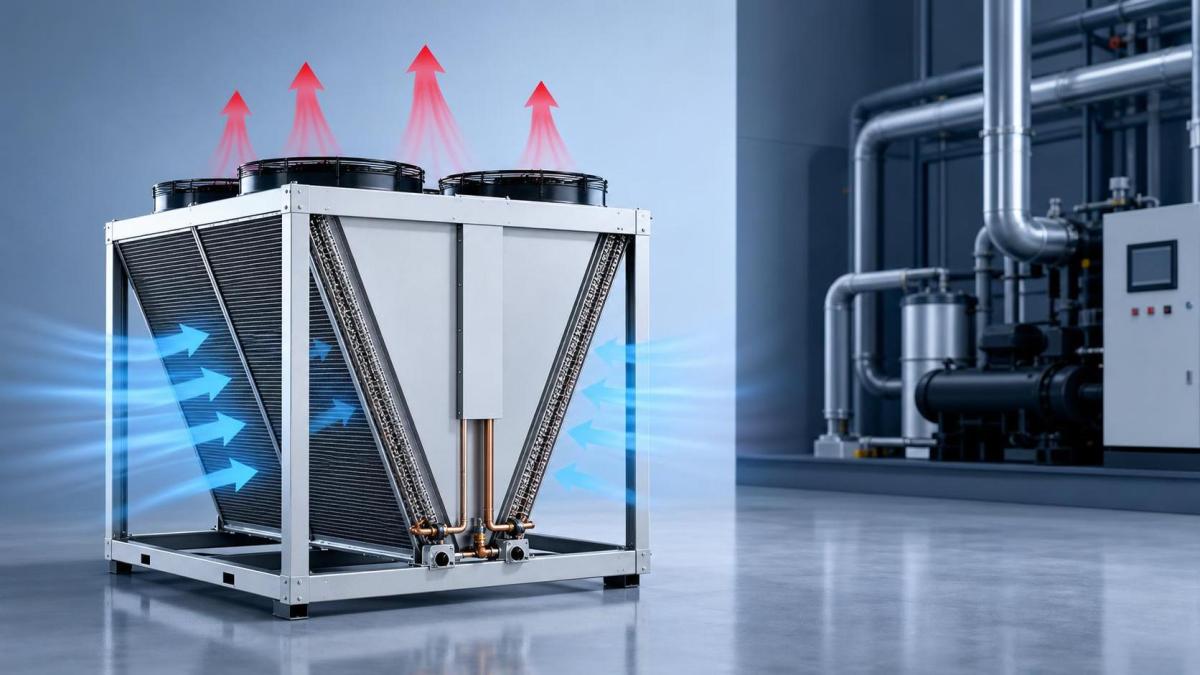

لا تتحدد كفاءة المكثف من النوع V بمساحة سطح الملف وحدها. ففي مشاريع التبريد الفعلية، غالبًا ما تكون جودة تدفق الهواء مهمة بقدر أهمية مساحة انتقال الحرارة، أو عدد المراوح، أو تصميم دائرة وسيط التبريد. ويمكن للإطار على شكل V أن يكون فعالًا للغاية لأنه يسحب الهواء عبر وجهي الملف المائلين ويستفيد من منطقة الطرد المشتركة فوقهما. إلا أن هذه الهندسة لا تعمل بكفاءة إلا عندما يكون الهواء الداخل مستقرًا وموزعًا بالتساوي، مع السماح له بمغادرة الوحدة دون أن يُسحب إليها مرة أخرى.

وهنا غالبًا ما تخطئ التقييمات الفنية. فقد يفي المكثف بتوقعات التصميم على الورق، لكنه يحقق أداءً أقل في الموقع لأن الهواء المحيط به ساخن أو مضطرب أو مقيد أو ملوث مسبقًا بهوائه المطرود. وعندما يتساءل البعض عما إذا كان المكثف من النوع V «أكثر كفاءة»، فإن السؤال الأدق هو: ما ظروف تدفق الهواء التي تجعل ترتيب V يحول ميزته الهيكلية فعليًا إلى درجة تكثيف أقل واستقرار أفضل للنظام؟

انتظام الهواء الداخل أهم من ذروة حجم الهواء

من الافتراضات الشائعة أن زيادة قدرة المروحة تؤدي تلقائيًا إلى تحسين أداء المكثف. وهذا غير صحيح، خصوصًا مع المكثف من النوع V. فالأهم أولًا هو ما إذا كان وجها الملف يتلقيان هواءً داخلاً متساويًا إلى حد معقول. فإذا سحب أحد الجانبين هواءً محيطًا نظيفًا، بينما واجه الجانب الآخر جدارًا أو عادم معدات ساخنًا أو ممر خدمة مزدحمًا، تصبح الاستفادة الفعلية من الملف غير متوازنة. إذ يعمل جزء من سطح التبادل الحراري بالقرب من ظروف التصميم، بينما يعمل جزء آخر عند درجة حرارة هواء دخول مرتفعة أو بسرعة هواء منخفضة على سطح الملف.

ويؤدي هذا الاختلال إلى رفع ضغط التكثيف بسرعة أكبر مما يتوقعه كثير من المشغلين. وحتى إذا استمرت المراوح في تحريك حجم إجمالي كبير من الهواء، فإن رفض الحرارة المفيد لكل متر مربع من الملف ينخفض لأن الهواء لا يمر بالتساوي عبر السطح ذي الزعانف. ومن الناحية الفنية، تفضل الوحدة جيدة الأداء من النوع V توزيعًا متوازنًا للهواء على وجهي الملف بدلًا من مناطق منفردة ذات سرعة عالية.

ولهذا السبب، فإن خلوص التركيب ليس تفصيلًا مدنيًا ثانويًا. تحتاج الوحدة إلى مساحة مفتوحة كافية عند مداخل الملف لتجنب المناطق الميتة، وإلى مساحة تصريف كافية فوق منصة المراوح لمنع اختناق التدفق. ويصبح ذلك مهمًا بصفة خاصة في مواقع التبريد التجاري والتخزين البارد، حيث توضع وحدات خارجية متعددة جنبًا إلى جنب لتوفير المساحة.

أفضل هواء هو البارد والجاف بدرجة كافية وغير المضطرب مسبقًا

يعمل المكثف من النوع V بأفضل أداء عندما يسحب هواءً محيطًا قريبًا من الظروف الخارجية الفعلية، وليس هواءً تم تسخينه مسبقًا بواسطة مكثفات أو مولدات أو جدران قريبة أو أسطح معرضة لأشعة الشمس. وقد يبدو ذلك واضحًا، إلا أن إعادة تدوير الهواء تظل من أكثر مشكلات الموقع استمرارًا. وبما أن هواء الطرد يخرج إلى أعلى من مركز حرف V، فقد يؤدي سوء تخطيط الموقع إلى إنشاء حلقة يعود فيها الهواء الدافئ نحو أحد وجهي الملف أو كليهما. وعند حدوث ذلك، لا يعود المكثف يرفض الحرارة مقابل درجة الحرارة المحيطة الفعلية، بل يعمل فعليًا في مواجهة هوائه المطرود.

وقد تكون الخسارة كبيرة في الطقس الحار، خصوصًا في ساحات المصانع الصغيرة أو التركيبات فوق الأسطح ذات الجدران المحيطة. ولا تقتصر المشكلة على تصميمات النوع V، إلا أن الشكل يجعل إدارة تدفق الهواء أكثر حساسية لأن بنكي الملف يرتبطان من الناحية الديناميكية الهوائية. وإذا تعذر على هواء الطرد الارتفاع والانتشار بسلاسة، تضعف الميزة المقصودة لهندسة V.

تُعد الرطوبة عاملًا ثانويًا للمكثفات الجافة مقارنة بدرجة حرارة الهواء الجاف المحيط، إلا أن الرطوبة تظل مهمة بصورة غير مباشرة. ففي البيئات المتربة أو الدهنية، يمكن للهواء الرطب أن يجعل أسطح الزعانف تتراكم عليها الرواسب بسرعة أكبر. ومع تراكم الاتساخ، تزداد المقاومة الساكنة، ويتعين على المروحة بذل جهد أكبر لتحريك الكتلة الهوائية نفسها. ولا ينشأ فقدان الكفاءة حينئذٍ من الطقس نفسه، بل من الطريقة التي تغير بها البيئة نظافة الملف بمرور الوقت.

يجب أن تكون سرعة الهواء على سطح الملف كافية لا مفرطة

هناك أيضًا حد عملي أعلى لتدفق الهواء المفيد. إذ تؤدي سرعة الهواء المنخفضة جدًا على سطح الملف إلى تقليل رفض الحرارة لأن كمية الهواء العابرة لحزمة الزعانف غير كافية. كما يمكن أن تصبح السرعة الموضعية العالية جدًا غير فعالة إذا زادت استهلاك طاقة المروحة بصورة غير متناسبة، أو أنشأت مجالات ضغط غير متجانسة عبر الملف، أو دفعت مزيدًا من الأوساخ إلى داخل الزعانف. لذلك ينبغي أن يأخذ التقييم الفني في الاعتبار التوازن بين هبوط الضغط في جانب الهواء، واختيار المروحة، وتباعد الزعانف، ومستوى التلوث المتوقع في الموقع.

ولهذا قد يتصرف مكثفان متشابهان في السعة الاسمية بشكل مختلف أثناء الخدمة. وغالبًا ما تكون الوحدة الأفضل هي التي تتطابق هندسة مروحتها وملفها مع مقاومة تدفق الهواء الواقعية، وليس فقط مع ظروف الاختبار المثالية. وعادةً ما يولي المصنعون الذين يتمتعون برقابة مستقرة على الإنتاج اهتمامًا وثيقًا بجودة تمديد الأنابيب، ومحاذاة الزعانف، وتفاوتات الغلاف، لأن هذه التفاصيل تؤثر في مدى انتظام سحب الهواء عبر بنك الملف. وفي تصنيع معدات التبريد، لا تُعد هذه الأمور مجرد جودة شكلية في الصنعة، بل تؤثر مباشرة في قابلية تكرار الأداء الحراري.

الزعانف النظيفة ومسارات الهواء المفتوحة جزء من ظروف تدفق الهواء

غالبًا ما يتعامل الناس مع تدفق الهواء باعتباره متغيرًا بيئيًا فقط، لكنه يشمل في المكثفات أيضًا حالة الملف نفسه. فالزعانف المنحنية، والمداخل المسدودة، والأغشية البلاستيكية المتطايرة، وبقايا التغليف، وزغب الأشجار، والغبار، والمخلفات المحملة بالزيت، كلها تقلل مساحة ممر الهواء الفعلية. وفي المكثف من النوع V، قد يؤثر ذلك في أحد وجهي الملف أكثر من الآخر، مما يعيد مشكلة الاختلال نفسها التي نوقشت سابقًا.

تتمثل إحدى عمليات الفحص المفيدة في الموقع في الآتي: إذا كانت محركات المراوح تعمل بصورة طبيعية، لكن اتجاه ضغط الطرد يرتفع خلال الفترات الدافئة، فلا ينبغي للمقيّم أن ينظر فقط إلى شحنة وسيط التبريد أو إعدادات التحكم. ففحص جانب الهواء مهم بالقدر نفسه. وقد يؤدي تراكم الأوساخ غير المتساوي، أو صعوبة الوصول لغسل الملف، أو تركيب الحواجز قريبًا جدًا من الملف إلى تقويض اختيار مكثف سليم من الناحية الفنية.

وهذا مهم أيضًا في عمليات نشر سلاسل التبريد المعبأة في حاويات والوحداتية. ففي تطبيقات مثل التخزين المؤقت، أو تشغيل المواقع النائية، أو الخدمات اللوجستية لنقل الأغذية، غالبًا ما يتم اختيار الأنظمة المدمجة لإمكانية نشرها بسرعة. ويمكن لحل مثل التخزين البارد المعبأ في حاويات أن يدمج معدات التبريد، والهيكل المعزول، وأجهزة التحكم في صيغة قابلة للنقل، إلا أن جانب المكثف يظل يعتمد على تدفق الهواء الخارجي المناسب. ولا تلغي خاصية التوصيل والتشغيل الحاجة إلى خلوص المدخل، ومساحة الطرد، وإمكانية الوصول لأغراض الصيانة.

ما الذي ينبغي على المقيّمين الفنيين فحصه فعليًا؟

عند تقييم مدى ملاءمة ظروف تدفق الهواء لمكثف من النوع V، تكون النقاط التالية عادةً أكثر دلالة من الادعاءات العامة حول «الكفاءة العالية»:

• ما إذا كان وجها الملف يتعرضان بدرجة متشابهة لهواء الدخول المحيط
• ما إذا كانت الجدران أو الأسطح أو الوحدات المجاورة القريبة تنشئ خطر إعادة تدوير الهواء
• ما إذا كان لهواء الطرد مسار واضح للخروج إلى أعلى
• ما إذا كان تباعد الزعانف مناسبًا لمستوى الغبار والاتساخ المتوقع في الموقع
• ما إذا كان الوصول لأغراض الصيانة يسمح بتنظيف الملف بانتظام دون إهمال جزئي
• ما إذا كان اختيار المروحة متوافقًا مع مقاومة جانب الهواء الفعلية، وليس مع تدفق الهواء الاسمي وحده

غالبًا ما تكون هذه الفحوص أكثر فائدة من مقارنة أبعاد الكتالوج بمعزل عن غيرها. ومن الناحية العملية، فإن أقوى تركيبات النوع V هي التي عومل فيها تدفق الهواء باعتباره حالة للنظام، وليس مجرد مواصفة للمروحة.

معيار الحكم النهائي

يكون المكثف من النوع V أكثر كفاءة عندما يتمكن من سحب هواء بارد وغير معاق بالتساوي عبر وجهي الملف، والحفاظ على سرعة هواء كافية على سطح الملف دون مقاومة مفرطة، وطرد الهواء الساخن دون إعادة تدويره. وإذا تعرض أي شرط من هذه الشروط للخطر، فقد يستمر ترتيب V في العمل، لكنه لن يحقق الميزة الكاملة التي يوحي بها تصميمه.

وبالنسبة إلى التقييم الفني، فهذه هي الزاوية الصحيحة التي ينبغي اعتمادها. لا تسأل فقط عما إذا كان المكثف كبيرًا بما يكفي، بل اسأل عما إذا كان تدفق الهواء المحيط يسمح للملف بالعمل كما هو مقصود. ففي أنظمة التبريد التجاري والتخزين البارد، غالبًا ما يميز هذا الفرق بين أداء مقبول وتشغيل فعال باستمرار.
