ما أحجام أنظمة التبريد التي تستخدم عادةً مكثفًا من النوع V؟

ما أحجام أنظمة التبريد التي تستخدم عادةً مكثفًا من النوع V؟

لا يتم عادةً اختيار المكثف من النوع V لمجرد أن شكله عصري. بل يتم اختياره عندما يتجاوز نظام التبريد الحدود العملية لمكثف هوائي بسيط مسطح أو أحادي الوجه، مع استمرار الحاجة إلى حل فعال لطرد الحرارة إلى الخارج، ومساحة تركيب مضبوطة، وتدفق هواء مستقر. لذلك، لا يتعلق السؤال برقم حصان واحد، بل بموقع النظام بين المعدات المدمجة الجاهزة وأحمال التبريد التجارية أو الصناعية الأكبر حجمًا.

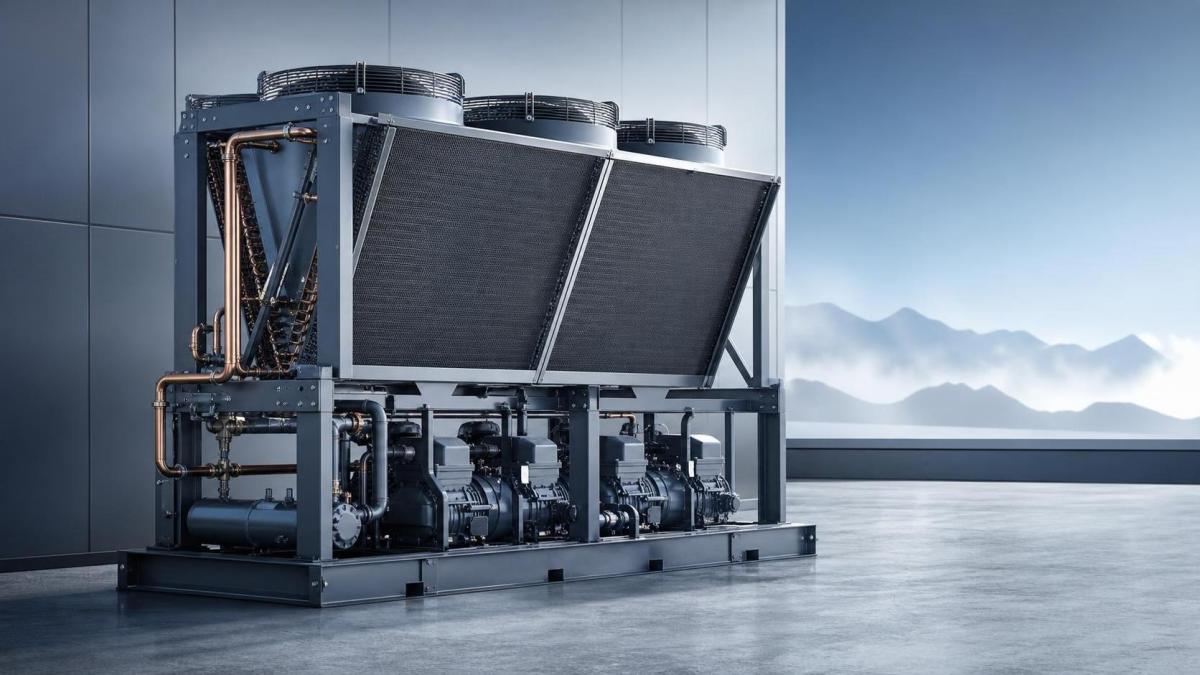

في لغة المشاريع اليومية، ترتبط التصميمات من النوع V غالبًا بأنظمة التبريد المتوسطة إلى الكبيرة نسبيًا. حيث يشكل وجها الملف حرف V، مع ترتيب المراوح لسحب الهواء أو دفعه عبر الجانبين. ويزيد ذلك من مساحة تبادل الحرارة دون الحاجة إلى المساحة الأرضية الطويلة التي يتطلبها صف ملفات أفقي عريض. وبالنسبة لمقاولي غرف التبريد ومصنعي المعدات الأصلية ومشتري المعدات، فإن هذا الشكل الهندسي مهم عندما يتعين تحقيق التوازن في الوقت نفسه بين مساحة السطح، وإمكانية الوصول للصيانة، ومسار تدفق الهواء، واستقرار التكثيف.

الإجابة المختصرة هي أن وحدات المكثف من النوع V تُستخدم عادةً في وحدات التكثيف متوسطة الحجم، وأنظمة الرفوف المتوازية، وتجهيزات تبريد التخزين البارد الأكبر حجمًا، بدلًا من المعدات الصغيرة جدًا والمكتفية ذاتيًا. وغالبًا ما تستخدم الأنظمة الصغيرة الخاصة بمبردات الغرف أو واجهات العرض أو الخزائن ذات التوصيل المباشر مكثفات مدمجة ذات زعانف، لأن الحمل الحراري محدود ولأن الهيكل يجب أن يظل بسيطًا. ومع ارتفاع سعة النظام وزيادة كمية الحرارة التي يجب على جانب التكثيف طردها، يصبح تصميم النوع V أكثر جاذبية.

متى يتغير حد الحجم عادةً؟

لا يوجد حد موحد للسعة ينطبق على كل أنواع غازات التبريد والمناخات وفئات المنتجات. فقد تتصرف غرفة تجميد منخفضة الحرارة وغرفة معالجة متوسطة الحرارة بشكل مختلف تمامًا، حتى إذا بدت قدرة الضاغط متشابهة على الورق. ومع ذلك، في أعمال الاختيار العملية، تصبح مكثفات النوع V أكثر شيوعًا عندما يتجاوز النظام الوحدات الصغيرة المتكاملة ويدخل في مشاريع تتطلب معدات تكثيف خارجية مخصصة.

وغالبًا ما يشمل ذلك:

• غرف التبريد التجارية ذات الطلب التبريدي المتوسط إلى المرتفع
• أنظمة المجمدات والمبردات متعددة الأبواب التي تستخدم وحدات تكثيف بعيدة
• منشآت تصنيع الأغذية أو التخزين المبرد اللوجستي، حيث يؤثر التحكم في درجة حرارة التكثيف على تكاليف التشغيل
• التطبيقات التي تشترك فيها عدة مبخرات في قسم تكثيف واحد
• المشاريع التي تكون فيها مساحة التركيب محدودة، مع استمرار الحاجة إلى زيادة قدرة طرد الحرارة

وبعبارة أخرى، يظهر تصميم النوع V عادةً عندما لا يعود المكثف مجرد ملحق ثانوي، بل يصبح جزءًا حاسمًا من أداء النظام. عند هذه النقطة، يصبح ترتيب المراوح، ومساحة سطح الملف، وخطر إعادة تدوير الهواء قضايا تصميمية وليست أمورًا ثانوية.

لماذا يُستخدم عادةً في الأنظمة المتوسطة والكبيرة؟

تتمثل الميزة الرئيسية في كثافة مساحة تبادل الحرارة. إذ يمكن لمكثف من النوع V توفير سطح ملف كبير نسبيًا ضمن مساحة تركيب مدمجة. ويساعد ذلك عندما يتطلب المشروع قدرة أكبر، ولكن لا يمكن زيادة طول المكثف بلا حدود. كما يحسن هذا التصميم المنطق الهيكلي للمعدات؛ إذ يمكن تنظيم محركات المراوح، ولوحات الصيانة، ووصلات الأنابيب بطريقة تدعم الصيانة بشكل أفضل من بعض الترتيبات المسطحة كبيرة الحجم.

وهناك سبب آخر يتعلق بسلوك تدفق الهواء. ففي الأنظمة الأكبر، قد يؤدي تدفق الهواء غير المتساوي وإعادة تدوير الهواء الساخن إلى عدم استقرار ضغط الطرد، لا سيما في ظروف درجات الحرارة المحيطة المرتفعة. وغالبًا ما يتيح هيكل النوع V مسارًا أكثر تحكمًا لتدفق الهواء مقارنةً بتركيب مكثف مزدحم أحادي المستوى. وهذا لا يعني أنه يحل جميع مشكلات الموقع، لكنه يمنح المصممين مساحة أكبر لإدارة مساحة الملف وأداء المراوح دون إشغال مساحة تركيب مفرطة.

ولهذا السبب أيضًا، يعتمد المصنعون الذين يخدمون مشاريع التخزين المبرد غالبًا هذا التكوين في الفئات المتوسطة والعليا من مجموعة المكثفات لديهم. فشركات مثل Shandong Boer Refrigeration Equipment، التي تعمل في مجال مبردات الهواء والمكثفات ووحدات التكثيف وغرف التبريد المعيارية والألواح العازلة وأبواب التخزين البارد، تتعامل مع مسألة الاختيار ضمن سياق النظام ككل، وليس باعتبارها اختيارًا لمكوّن منفرد. ففي المشاريع الفعلية، يجب أن يتوافق شكل المكثف مع حمل المبخر، وحجم الغرفة، وظروف التصميم المحيطة، وطول الأنابيب، ومتطلبات الصيانة في آن واحد.

ما الأمور التي يخطئ الناس غالبًا في تقديرها؟

من المفاهيم الخاطئة الشائعة أن النوع V يعني تلقائيًا نظامًا صناعيًا كبيرًا. وهذا غير صحيح بالضرورة. فالعديد من أنظمة التبريد التجارية المتوسطة تستخدم مكثفات من النوع V لأنها توفر حلًا متوازنًا بين السعة ومساحة التركيب. وهناك مفهوم خاطئ آخر معاكس، وهو افتراض بعض المشترين إمكانية اختيار المكثف بناءً على قدرة الضاغط بالحصان فقط. وغالبًا ما يؤدي ذلك إلى مشكلات. إذ يعتمد تحديد حجم المكثف على غاز التبريد، ودرجة حرارة التبخر، ودرجة حرارة التكثيف المستهدفة، ودرجة حرارة الهواء المحيط، وحجم تدفق الهواء، وظروف تشغيل النظام.

فعلى سبيل المثال، قد تحتاج غرفة تبريد منخفضة الحرارة تستخدم R404A في ظروف جوية صعبة إلى مكثف أكثر قوة من تطبيق متوسط الحرارة ذي تصنيف ضاغط اسمي مماثل. وتشمل الحرارة المطرودة عند المكثف ليس فقط حمل المبخر، بل أيضًا عمل الضاغط. ولهذا فإن تشابه حجم الضاغط لا يعني دائمًا تشابه حجم المكثف.

متى تكون الآلة المتكاملة الأصغر خيارًا أفضل؟

هناك أيضًا العديد من الحالات التي يكون فيها مكثف النوع V غير ضروري ببساطة. فغرف التبريد الصغيرة، خاصةً عندما تكون سرعة التركيب وضيق المساحة الميكانيكية أهم من قدرة التكثيف الخارجية القابلة للتوسع، تستفيد غالبًا من المعدات المتكاملة. ومن الأمثلة الجيدة الآلة المتكاملة الكل في واحد المدمجة، والتي تعتمد على دائرة تبريد مجمعة في المصنع. ففي طراز مثل BOR-LF012P1GC، يتم دمج الضاغط والمكثف والمبخر وصمام الخنق ونظام التحكم الكهربائي في حزمة واحدة، مع مصدر طاقة 230V/50Hz/1-phase، وغاز تبريد R404A، وخيارات تركيب على الحائط أو السقف.

ويجيب هذا النوع من الوحدات عن سؤال مختلف للمشروع. فبدلًا من السؤال عن كيفية تحسين قسم تكثيف هوائي أكبر، يحاول المشتري تقليل وقت التركيب، وتجنب اللحام في الموقع، والحفاظ على تشغيل غرفة صغيرة منخفضة الحرارة مع صيانة مباشرة. لذلك، فإن وجود مكثف من النوع V أو عدمه لا يمثل في حد ذاته حكمًا على الجودة؛ بل يعكس حجم النظام، وطريقة التركيب، وتعقيد المشروع.

كيف يمكن تقييم مدى ملاءمته في مشروع فعلي؟

إذا كان المشروع لا يزال في مرحلة التصور، فعادةً ما تكشف ثلاثة أسئلة ما إذا كان مكثف النوع V يقع ضمن الخيارات المحتملة.

• هل النظام عبارة عن إعداد تكثيف بعيد، وليس خزانة مكتفية ذاتيًا أو وحدة أحادية الكتلة مدمجة؟
• هل يتطلب حمل التبريد مساحة أكبر لسطح الملف للحفاظ على أداء تكثيف مناسب في الظروف المحيطة المحلية؟
• هل مساحة التركيب المتاحة أكثر تقييدًا من حيث العرض أو التخطيط مقارنةً بالحجم الرأسي؟

إذا كانت الإجابة عن معظم هذه الأسئلة نعم، يصبح خيار النوع V أكثر احتمالًا. ومع ذلك، ينبغي أن يستند القرار النهائي إلى الاختيار الحراري الصحيح ومطابقة المعدات، وليس إلى تفضيل الشكل. فجميع من مادة الملف، وتباعد الزعانف، ومواصفات المروحة، وبيئة التآكل، وحدود الضوضاء، ومساحة الخلوص اللازمة للصيانة، عوامل مهمة. فعلى سبيل المثال، في البيئات الساحلية أو المليئة بالغبار، قد تؤثر متانة المكثف وسهولة الوصول لتنظيفه في الاختيار بقدر تأثير السعة الاسمية.

إذًا، ما أحجام أنظمة التبريد التي تستخدم عادةً مكثفًا من النوع V؟ في أعمال التبريد العملية، يتعلق الأمر أساسًا بالأنظمة البعيدة المتوسطة إلى الكبيرة، حيث يبدأ أداء المكثف والتحكم في مساحة التركيب وإدارة تدفق الهواء في التأثير على اقتصاديات المشروع وموثوقيته. أما الأنظمة الصغيرة جدًا فعادةً لا تحتاج إليه. وقد تتطلب الأنظمة الكبيرة جدًا استخدامه كجزء من حزمة هندسية أوسع. والطريقة المفيدة للتفكير في الأمر ليست باعتباره مسألة كبير أو صغير، بل ما إذا كان حمل النظام وظروف الموقع قد وصلا إلى النقطة التي يصبح فيها الشكل الهندسي للمكثف مؤثرًا بشكل ملموس على الأداء.
